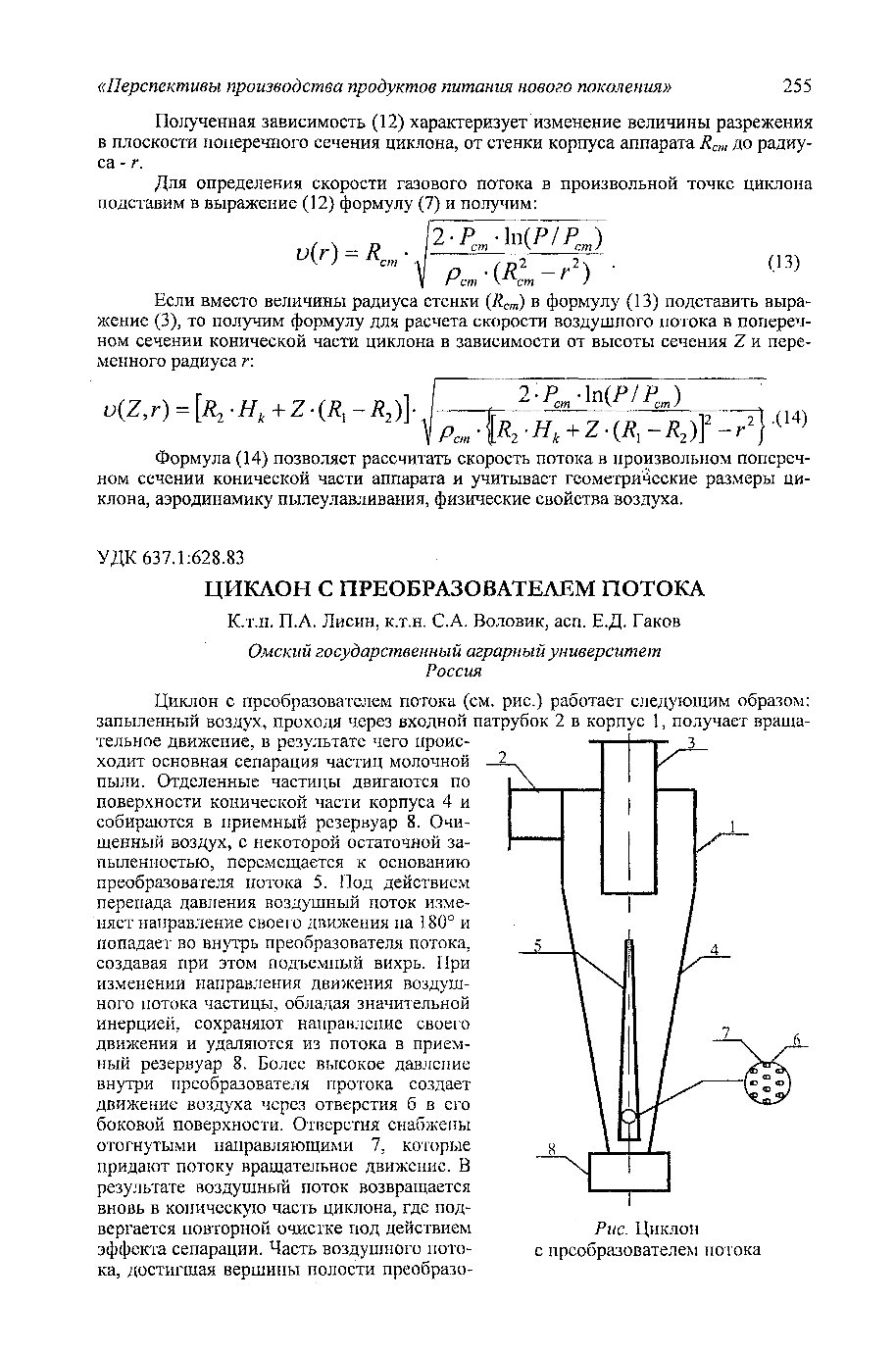

«Перспективы производства продуктов питания нового поколения»

Полученная зависимость (12) характеризует изменение величины разрежения

в плоскости поперечного сечения циклона, от стенки корпуса аппарата

Rcm

до радиу

са -

г.

Для определения скорости газового потока в произвольной точке циклона

подставим в выражение (12) формулу (7) и получим:

v ( r ) = R cm

•

2-РстЛп(Р/Рст)

PcnARl-r2)

(13)

Если вместо величины радиуса стенки

(Rcm)

в формулу (13) подставить выра

жение (3), то получим формулу для расчета скорости воздушного потока в попереч

ном сечении конической части циклона в зависимости от высоты сечения Z и пере-

хменного радиуса

г.

iXZ.r^te-H.+Z-CR, - /? , ) ] -

2-Рся- Н Р / Р ст)

.(14)

Pcm- \R2-Hk+ Z - ( K - R 2) f ~ r \

Формула (14) позволяет рассчитать скорость потока в произвольном попереч

ном сечении конической части аппарата и учитывает геометрические размеры ци

клона, аэродинамику пылеулавливания, физические свойства воздуха.

УДК 637.1:628.83

ЦИКЛОН С ПРЕОБРАЗОВАТЕЛЕМ ПОТОКА

К.т.н. П.А. Лисин, к.т.н. С.А. Воловик, асп. Е.Д. Гаков

Омский государственный аграрный университет

Россия

Циклон с преобразователем потока (см. рис.) работает следующим образом:

запыленный воздух, проходя через входной патрубок 2 в корпус 1, получает враща

тельное движение, в результате чего проис

ходит основная сепарация частиц молочной

пыли. Отделенные частицы двигаются по

поверхности конической части корпуса 4 и

собираются в приемный резервуар 8. Очи

щенный воздух, с некоторой остаточной за

пыленностью, перемещается к основанию

преобразователя потока 5. Под действием

перепада давления воздушный поток изме

няет направление своего движения па 180° и

попадает во внутрь преобразователя потока,

создавая при этом подъемный вихрь. При

изменении направления движения воздуш

ного потока частицы, обладая значительной

инерцией, сохраняют направление своего

движения и удаляются из потока в прием

ный резервуар 8. Болес высокое давление

внутри преобразователя протока создает

движение воздуха через отверстия б в его

боковой поверхности. Отверстия снабжены

отогнутыми направляющими 7, которые

придают потоку вращательное движение. В

результате воздушный поток возвращается

вновь в коническую часть циклона, где под

вергается повторной очистке под действием

эффекта сепарации. Часть воздушного пото

ка, достигшая вершины полости преобразо-

Рис.

Циклон

с преобразователем потока
