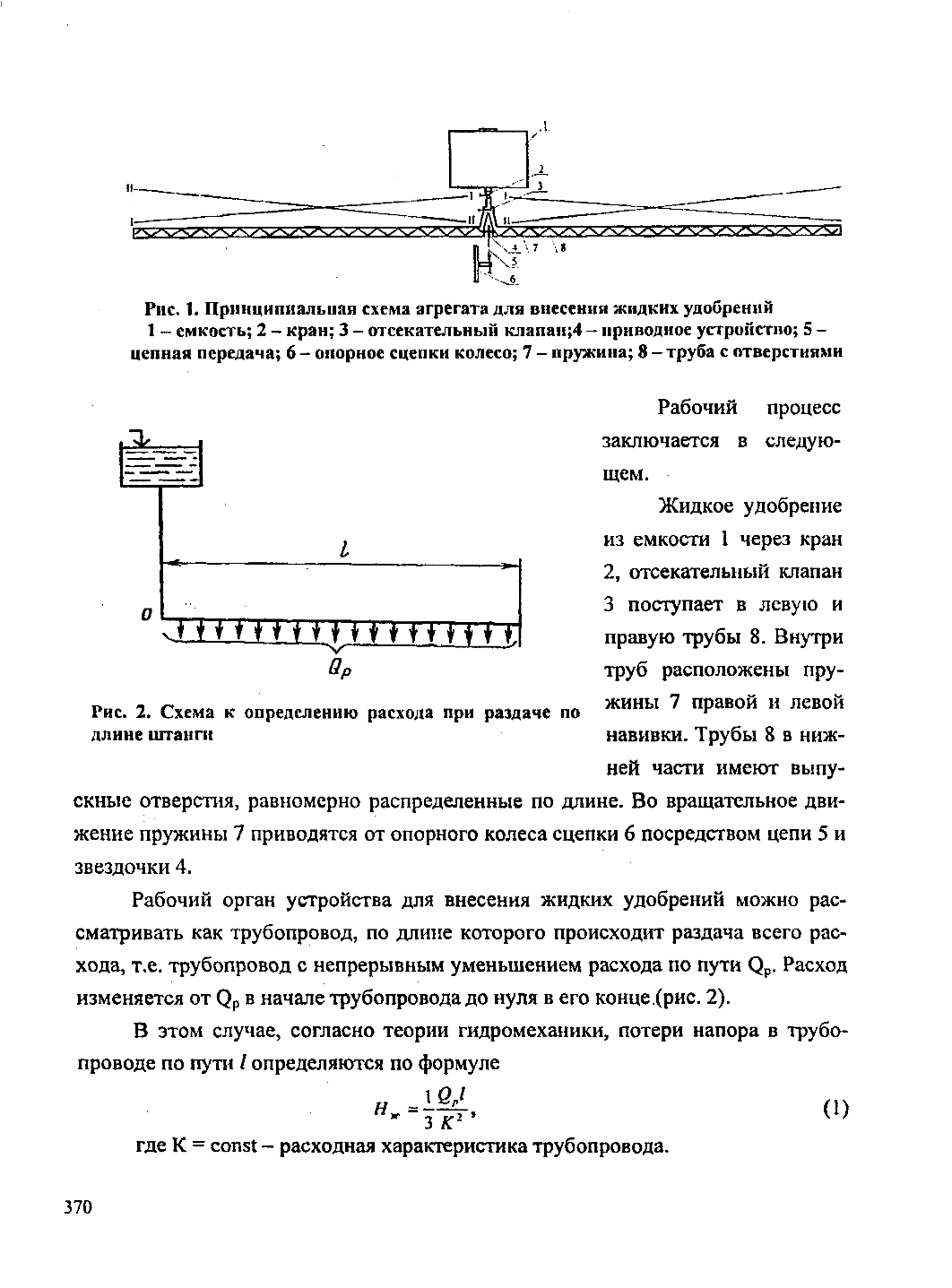

Рис. 1. Принципиальная схема агрегата для внесения жидких удобрений
1 - емкость; 2 - кран; 3 - отсекательный клапан;4 - приводное устройство; 5 -
цепная передача; б - опорное сцепки колесо; 7 - пружина; 8 -труба с отверстиями
Рабочий процесс
заключается в следую
щем.
Жидкое удобрение
из емкости 1 через кран
2, отсекательный клапан
3 поступает в левую и
правую трубы 8. Внутри
труб расположены пру
жины 7 правой и левой
навивки. Трубы 8 в ниж
ней части имеют выпу
скные отверстия, равномерно распределенные по длине. Во вращательное дви
жение пружины 7 приводятся от опорного колеса сцепки 6 посредством цепи 5 и
звездочки 4.
Рабочий орган устройства для внесения жидких удобрений можно рас
сматривать как трубопровод, по длине которого происходит раздача всего рас
хода, т.е. трубопровод с непрерывным уменьшением расхода по пути QP. Расход
изменяется от Qp в начале трубопровода до нуля в его конце (рис. 2).
В этом случае, согласно теории гидромеханики, потери напора в трубо
проводе по пути / определяются по формуле
Рис. 2. Схема к определению расхода при раздаче по
длине штанги
я
- Ш
3
к 1 ’
где К = const - расходная характеристика трубопровода.
( о
