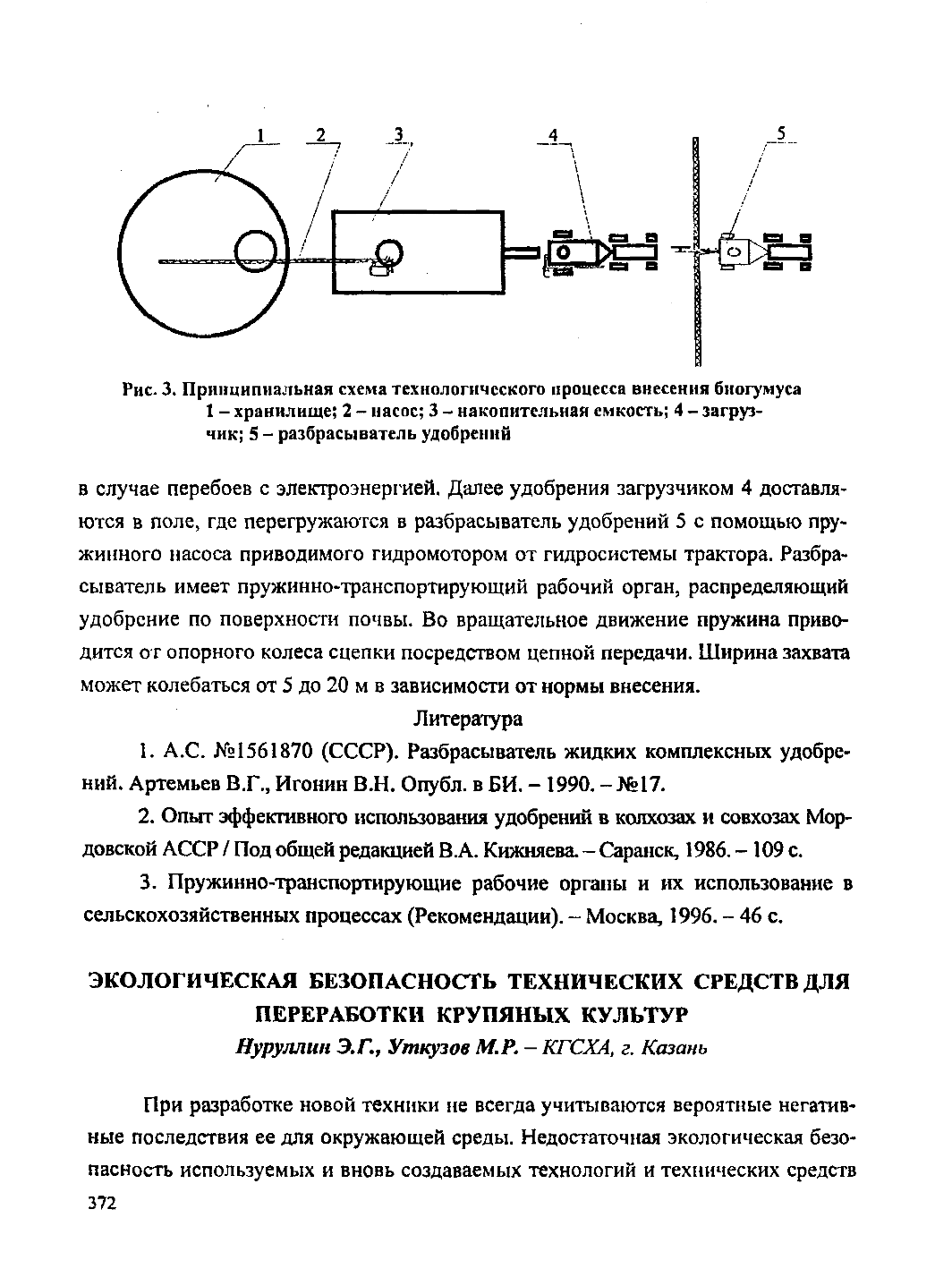

Рис. 3. П ри н ц и п и ал ьная схем а техн ол оги ч еск ого процесса внесения биогум уса

1 - хранилищ е; 2 - насос; 3 - нак оп и тел ьн ая ем кость; 4 - загр уз­

чик; 5 - разбр асы вател ь удобрений

в случае перебоев с электроэнергией, Далее удобрения загрузчиком 4 доставля­

ются в поле, где перегружаются в разбрасыватель удобрений 5 с помощью пру­

жинного насоса приводимого гидромотором от гидросистемы трактора. Разбра­

сыватель имеет пружинно-транспортирующий рабочий орган, распределяющий

удобрение по поверхности почвы. Во вращательное движение пружина приво­

дится от опорного колеса сцепки посредством цепной передачи. Ширина захвата

может колебаться от 5 до 20 м в зависимости от нормы внесения.

Литература

1. А.С. №1561870 (СССР). Разбрасыватель жидких комплексных удобре­

ний. Артемьев В.Г., Игонин В.Н. Опубл. в БИ. - 1990. -№ 17 .

2. Опыт эффективного использования удобрений в колхозах и совхозах Мор­

довской АССР / Под общей редакцией В.А. Кижняева. - Саранск, 1986. -1 0 9 с.

3. Пружинно-транспортирующие рабочие органы и их использование в

сельскохозяйственных процессах (Рекомендации). - Москва, 1996. - 46 с.

ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ДЛЯ

ПЕРЕРАБОТКИ КРУПЯНЫХ КУЛЬТУР

Нуруллин Э.Г., Уткузов М.Р. - КГСХА, г. Казань

При разработке новой техники не всегда учитываются вероятные негатив­

ные последствия ее для окружающей среды. Недостаточная экологическая безо­

пасность используемых и вновь создаваемых технологий и технических средств

372
