27 —

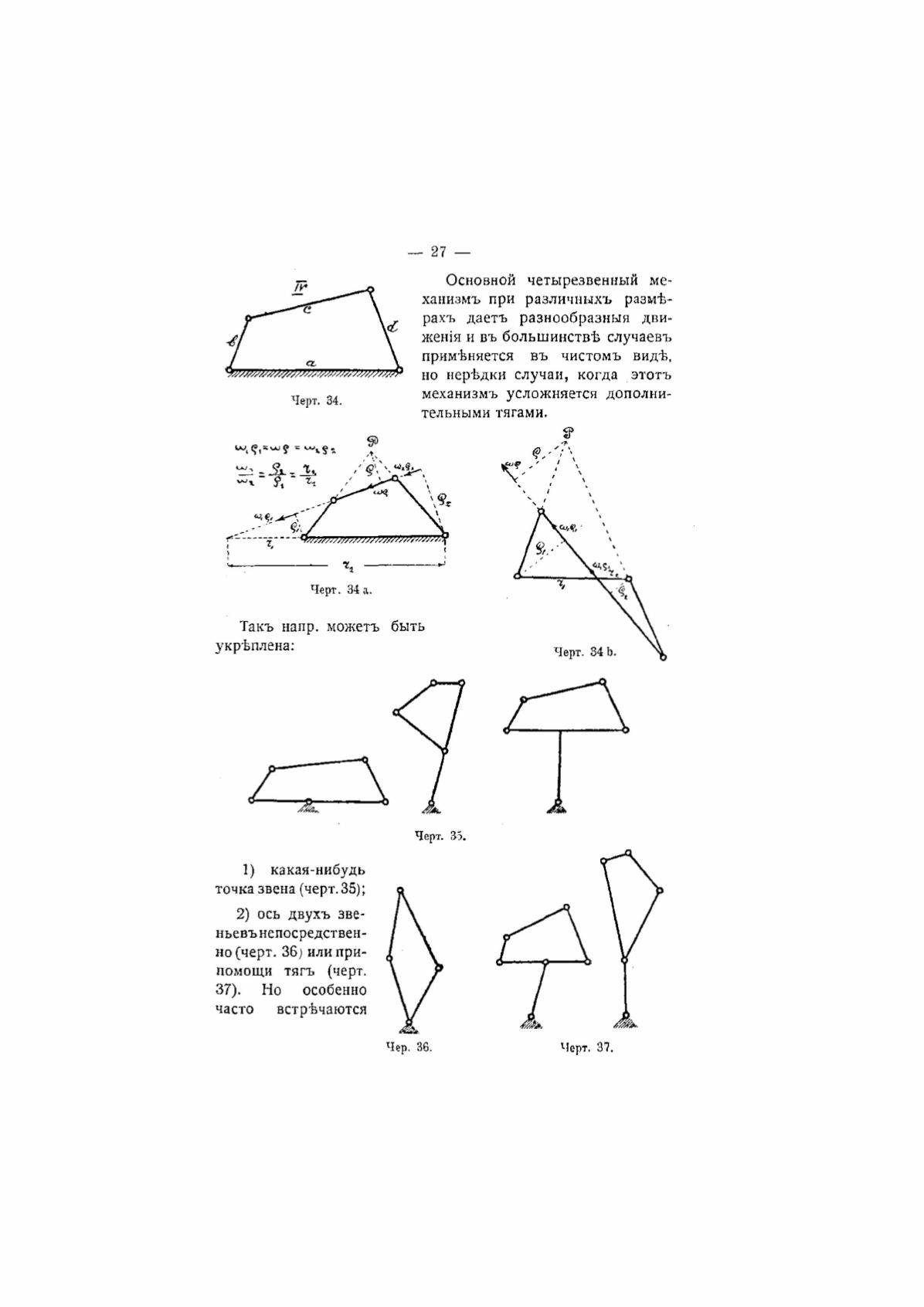

Основной четырезвенный ме-
ханизмъ при различныхъ размЪ-
рахъ даетъ разнообразный дви-
жешя и въ большинства случаевъ
применяется въ чистомъ виде,
но нередки случаи, когда этотъ
механизмъ усложняется дополни
тельными тягами.
Такъ напр. можетъ быть
укреплена:
S
5
Черт. Зэ.
1
) какая-нибудь
точка звена (черт. 35);
2
) ось двухъ зве-
ньевъ непосредствен
но (черт. 36j или при-
помощи тягъ (черт.
37). Но особенно
часто
встречаются
Чер. 36.
Черт. 37.
