— 30 —
для
d
при неподвижномъ
а
служить D', следовательно полюсь
для
d
лежитъ на лиши
DD.

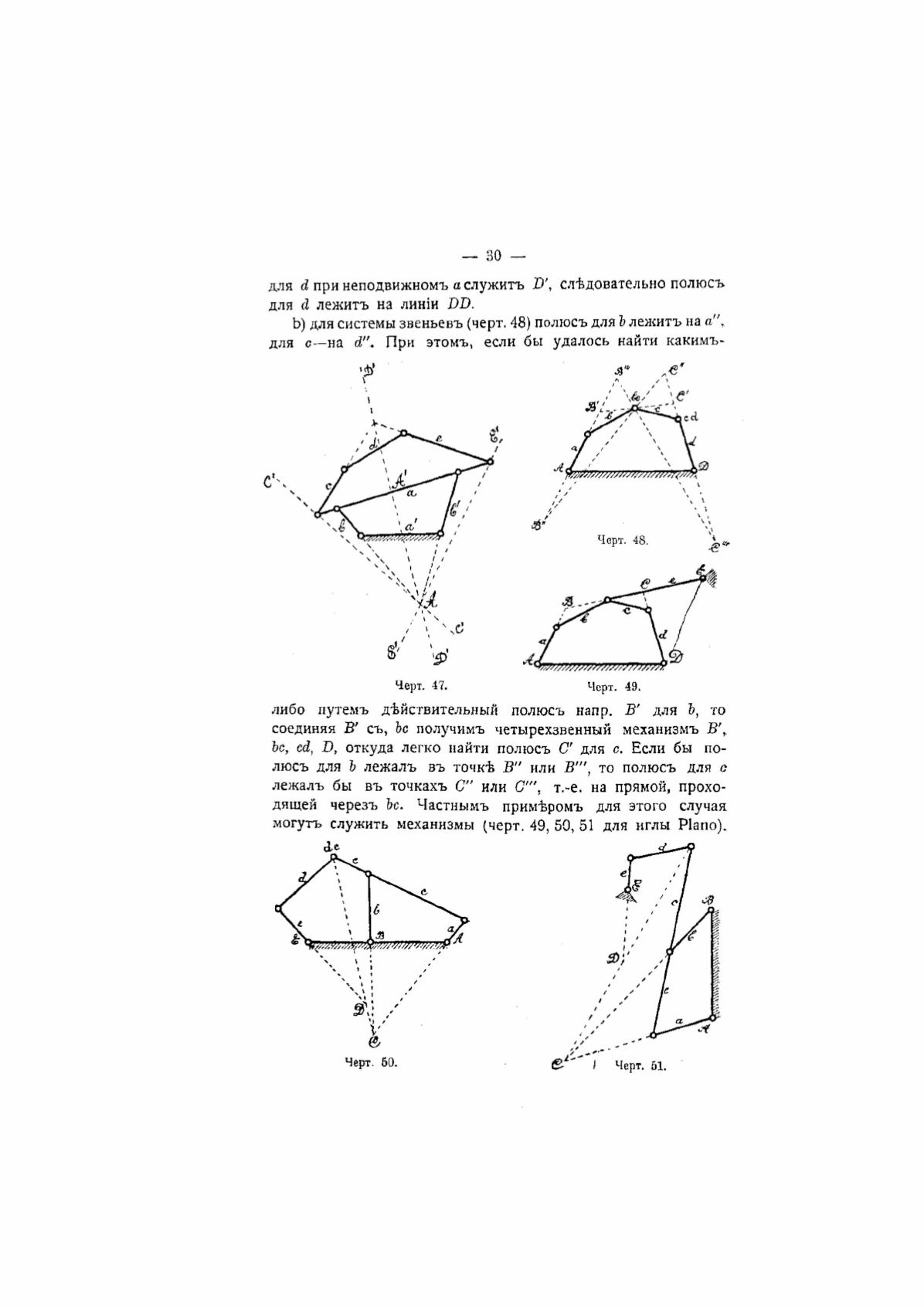

Ь) для системы звеньевъ (черт. 48) полюсъ для
Ъ
лежитъ на
а",
для с—на
d".
При этомъ, если бы удалось найти какимъ-
4 “
С'
Черт. 49.
либо путемъ действительный полюсъ напр.
В’
для
Ъ
, то
соединяя
В’
съ,
Ъс
получимъ четырехзвенный механизмъ
В',
be, cd, D,
откуда легко найти полюсъ
С
для
с.
Если бы по
люсъ для
Ъ
лежалъ въ точке В" или В'", то полюсъ для
о
лежалъ бы въ точкахъ С" или
С'",
т.-е. на прямой, прохо
дящей черезъ
Ъс.
Частнымъ примеромъ для этого случая
могутъ служить механизмы (черт. 49, 50, 51 для иглы Plano).
