58 / 192
— 33 —
для с служить
С'а ,
а для / —
F'a .
Сл-Ьд. полюсь для
f
лежитъ въ T04Kt
F
на звен"Ь с; точно также при неподвиж-
номъ с полюсомъ для
а
служить
А'с
, а для
д —
G'c . При
подвижномъ с полюсь для
д
лежитъ въ
G.

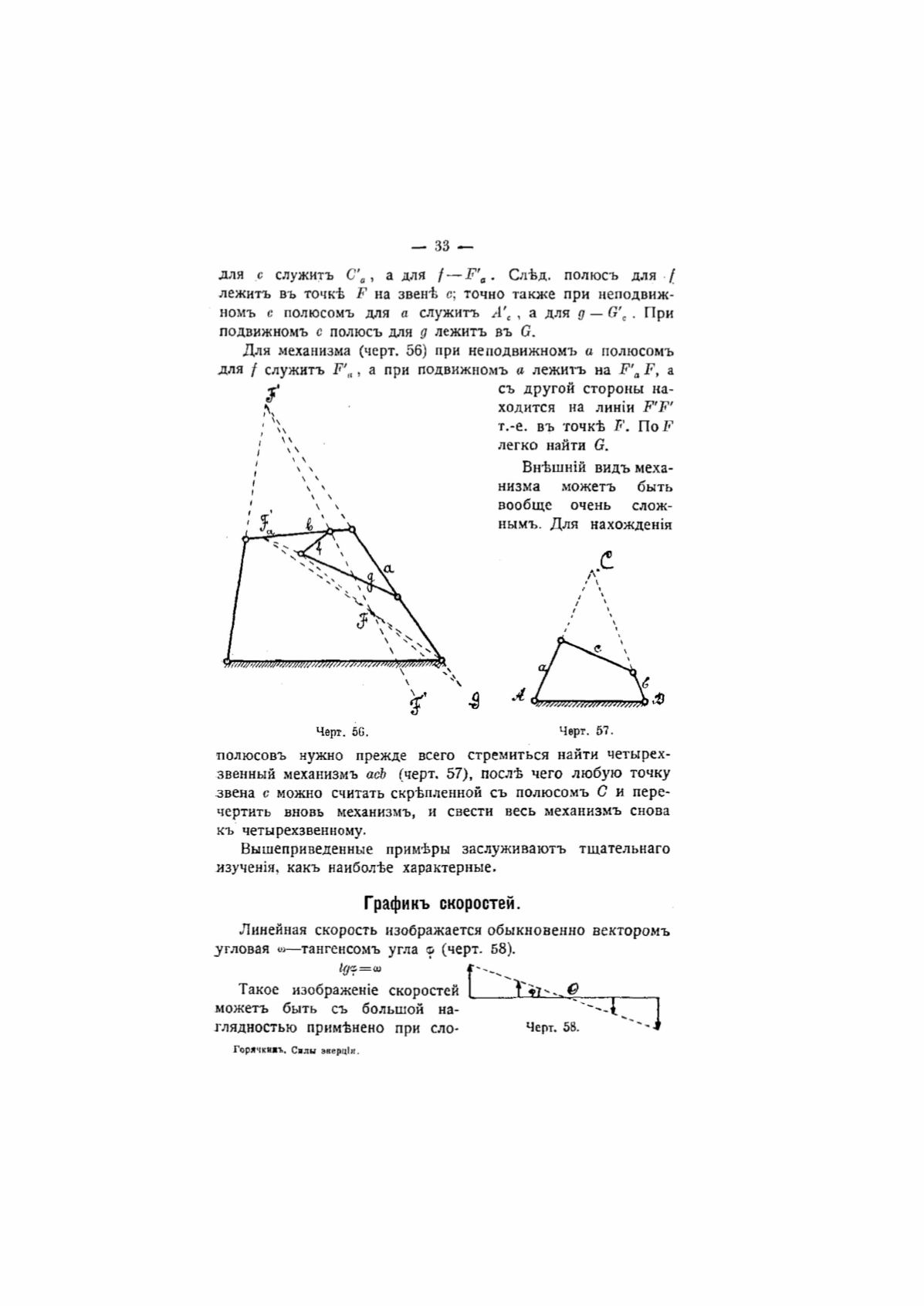

Для механизма (черт. 56) при не подвижномъ
а
полюсомъ
для / служить
F'a
, а при подвижномъ
а
лежитъ на
F ’a F,
а
f
съ
другой стороны на
ходится на линш
F’F'
т.-е. въ точкЪ
F.
По1,п
легко найти
G.
Вн'Ьшшй видъ меха
низма можетъ
быть
вообще очень слож-
нымъ. Для нахождетя
Черт. 57.
тюлюсовъ нужно прежде всего стремиться найти четырех
звенный механизмъ
асЬ
(черт. 57), поел* чего любую точку
звена с можно считать скрепленной съ полюсомъ
С
и пере
чертить вновь механизмъ, и свести весь механизмъ снова
къ четырехзвенному.
Вышеприведенные примеры заслуживаютъ тщательнаго
изучешя, какъ наиболее характерные.
Графикъ скоростей.
Линейная скорость изображается обыкновенно векторомъ
угловая *«—тангенсомъ угла
ъ
(черт. 58).
Такое изображете скоростей
можетъ быть съ большой на
глядностью применено при сло-
Черт. 58.
Горячкиаъ, Силы эверц!и.
