ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ 11/2005

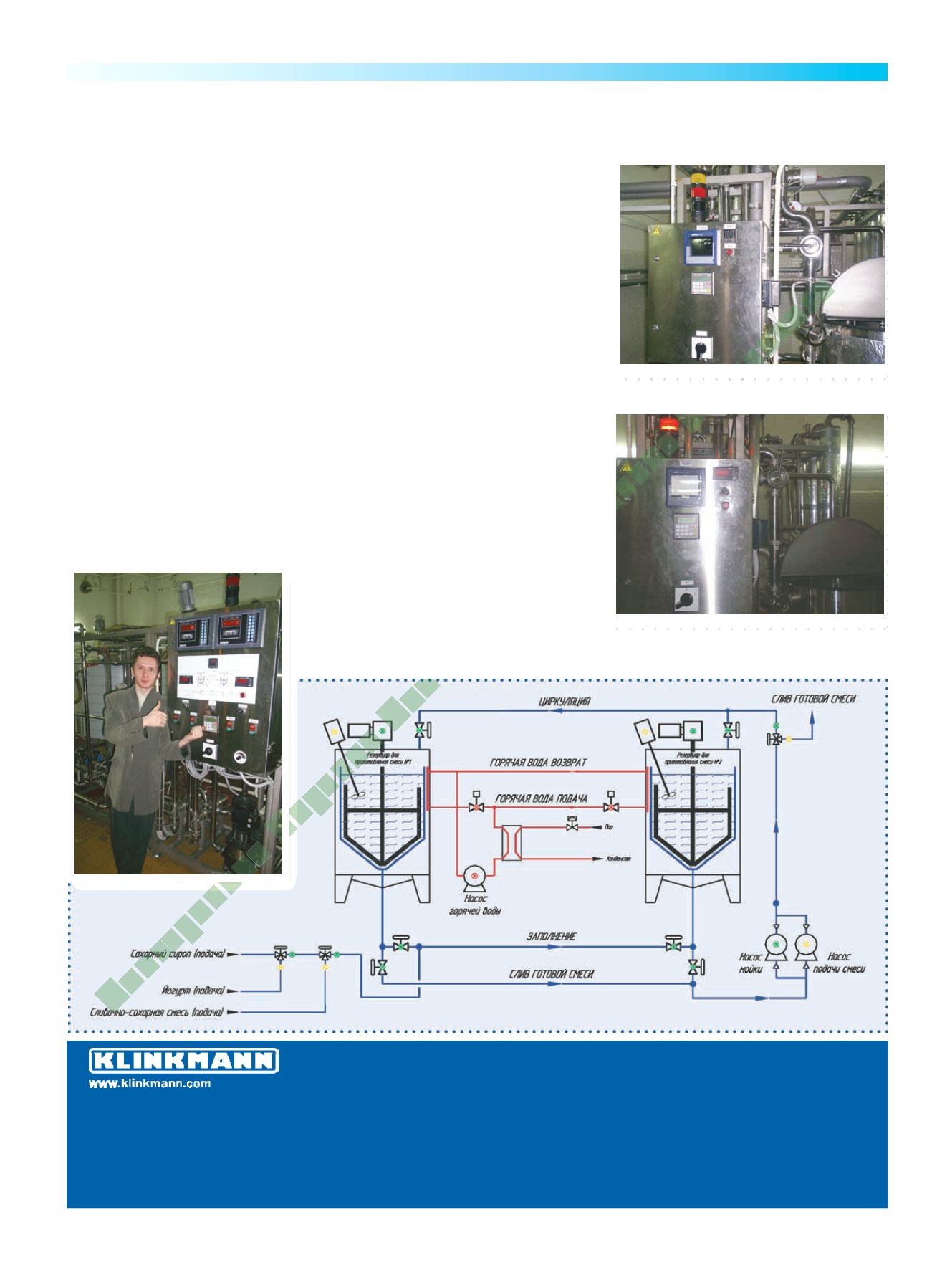

Установка 4. Пастеризация.
Готовая смесь из установки 3 поступает в приемный бак трубчатого пастеризатора, а затем
пастеризуется в трубчатом теплообменнике при температуре 72...75°С.
Установка 5. Охлаждение.
Пастеризованная смесь поступает в приемный бак охладительной установки
и затем охлаждается в трубчатом охладителе до температуры ниже 10°С.
В охладительной и пастеризационной установках встроены датчики уровня
от переполнения приемных емкостей. При срабатывании датчика верхнего
уровня установки пастеризационной трубчатой смесь прекращает поступать
в приемный бак и начинает циркулировать по трубопроводам
установки 3 обратно в ванну.
При срабатывании датчика верхнего уровня установки охладительной
трубчатой на циркуляцию встает установка пастеризационная.
Готовая охлажденная смесь поступает в приемный бак установки подготовки
на фасовку. В приемном баке установлен ультразвуковой уровнемер,
он позволяет регулировать производительность линии при работе, управляя
сигналом 4–20 мА частотными преобразователями насосов подачи продукта
(например, если вышел из строя один или несколько фасовочных автоматов).
Затем смесь аэрируется и фасуется.
Все управление предусмотрено клавишами с панели контроллера
Unitronics M91. Также при помощи контроллера осуществляется
автоматическое поддержание производительности установки
и отслеживание переполнения приемных баков установок.
Установка 4
Установка 5
