— 56 —

д1ам. D = 800 мм. определяется по шкале (100 мм. = 5 mtr. klg.).

Делешя шкалы = ~ mtr. klg. Если М —движупцй моментъ (по

шкале), п—число оборотовъ въ минуту большого шкива, то ра-

бота въ лош. силахъ.

7 ^=0 , 0014 п Ж* лош. силъ.

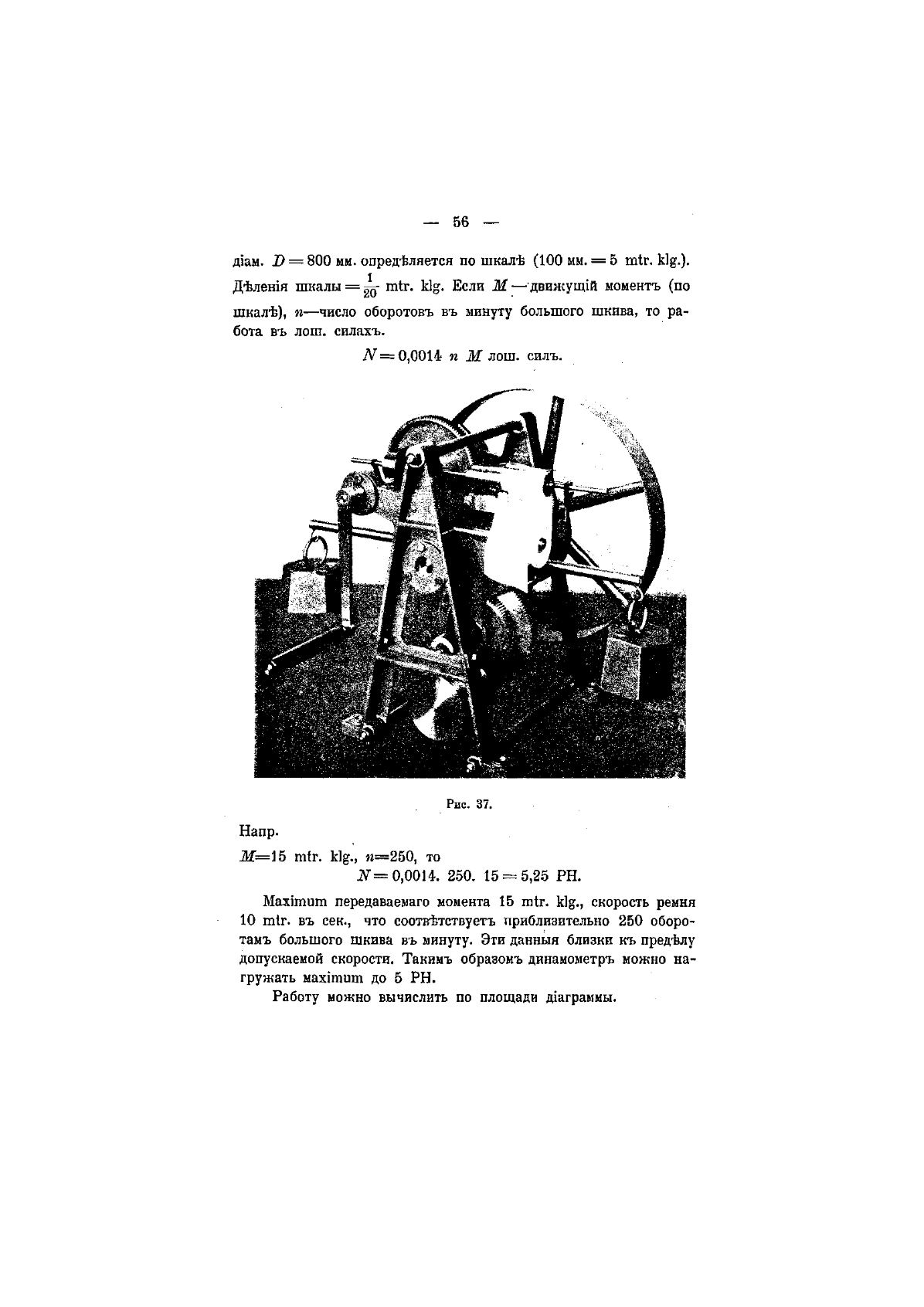

Рис.37.

Напр.

M=\b

mtr. klg.,

?г=250,

то

2 Г = 0,0014. 250. 15 — 5,25 РН.

Maximum передаваемаго момента 15 mtr. klg., скорость ремня

10 mtr. въ сек., что соответствуете приблизительно 250 оборо-

тамъ большого шкива въ минуту. Эти данныя близки къ пределу

допускаемой скорости. Такимъ образомъ динамометръ можно на-

гружать Maximum до 5 РН.

Работу можно вычислить по площади д!аграммы.
