355

ство циклов, необходимое для выделения семян из пыжины; m — количество

пыжины. проходящее на один штифт.

Кроме того, на качество работы клеверотерки влияет рав-

номерное распределение пыжины на статоре. Оно зависит от

размещения штифтов на роторе.

Рассмотрим возможные варианты размещения штифтов

на роторе (рис. 1).

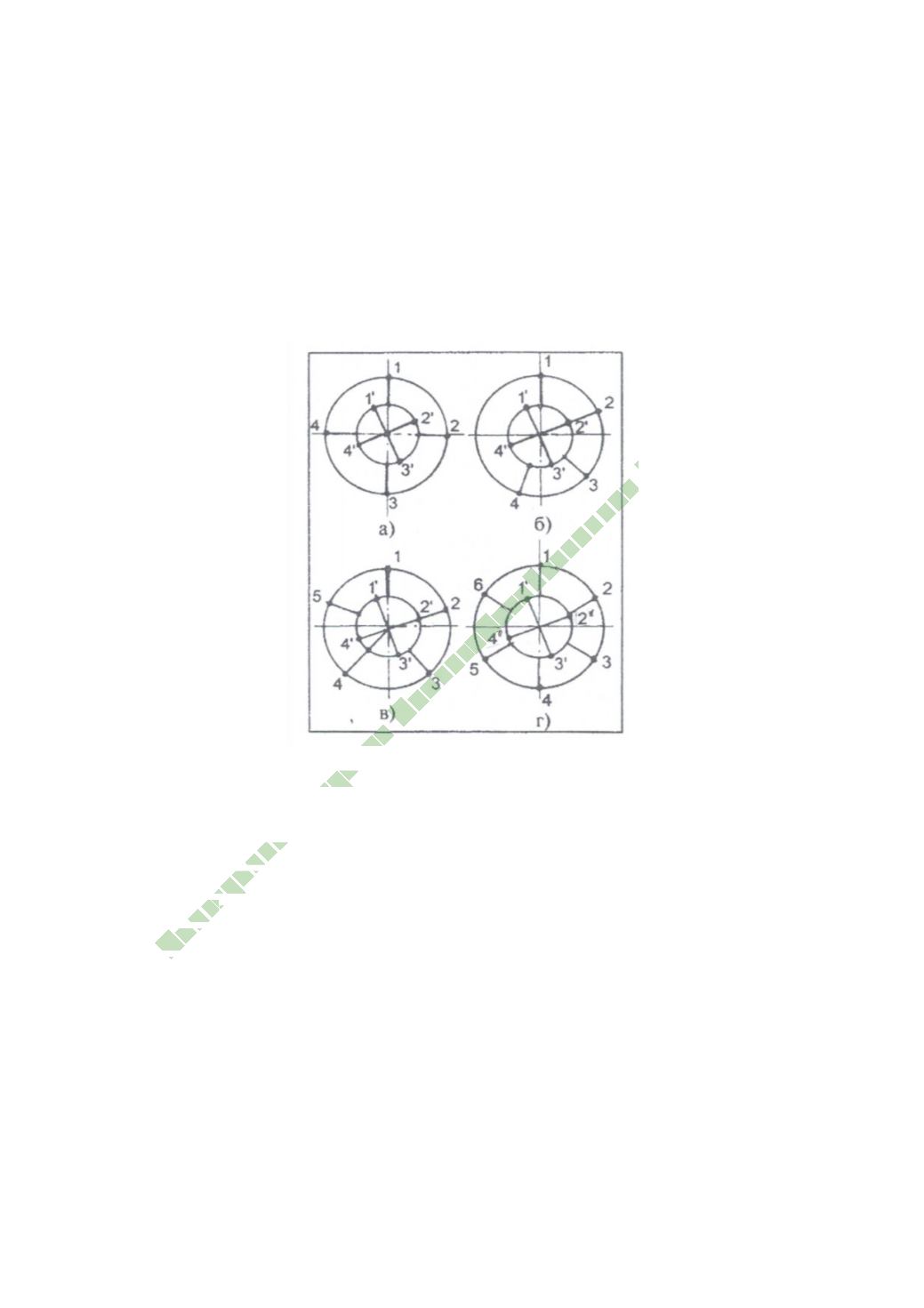

Рис. 1. Схема расположения штифтов на роторе (1, 2, 3, 4, 5 и 6) и

статоре (1

, 2

, 3

, и 4

)

Так, если расположить четыре ряда штифтов на роторе и

четыре ряда штифтов на статоре точно по осям диаметров че-

рез 90° (рис. 1а), то все штифты ротора будут встречаться со

штифтами статора одновременно. В этом случае будет проис-

ходить неравномерная учетверенная ударная нагрузка на рабо-

чие органы, что нежелательно для приводного устройства,

а также для качественных показателей работы машины.

Если же расположить четыре ряда штифтов на роторе со

смещением через 67,2° (рис. 1б), а штифты статора (четыре ря-

да) оставить в прежнем положении, то ротор будет работатьра-
