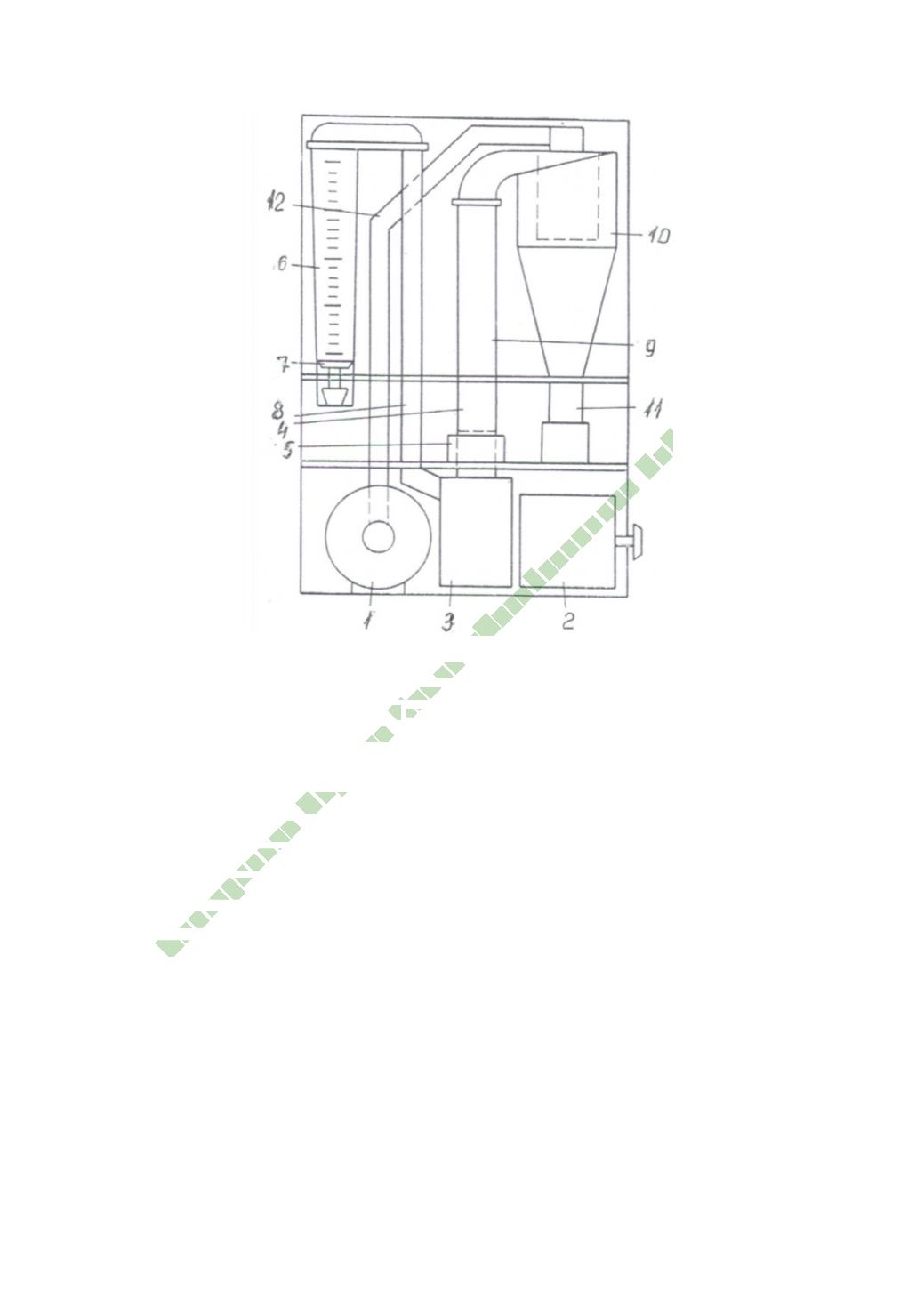

Рис. 1. Воздушный сепаратор

1 — вентилятор; 2 — вариатор напряжения; 3 — воздуховыравнивающая камера;

4 — стакан с сетчатым дном; 5 — зажим; 6 — ротаметр; 7 — поплавок; 8 — возду-

ховод; 9 — пневмосепарирующий канал; 10 — циклон; 11 — приемный стакан;

12 — воздуховод

каналом 9. Поворотом рукоятки вариатора напряжения 2 при-

водят в действие мотор вентилятора 1, работающего на всасы-

вание, и создают в сепараторе необходимый воздушный поток.

Пройдя по воздуховоду 8, воздух попадает в воздуховыравни-

вающую камеру 3, где благодаря пластинам и сеткам, установ-

ленным перекрестно относительно друг друга, приобретает до-

статочную ламинарность. Двигаясь через стакан 4 с обрабаты-

ваемым материалом и пневмосепарирующий канал 9, воздуш-

ный поток уносит определенную фракцию материала, выде-

ленную по аэродинамическим свойствам в циклон 10. Из него

воздух уходит по воздуховоду 12 к вентилятору 1, а фракция

материала падает в приемный стакан 11.
