— 62 —
Въ этомъ построены нЪтъ ни одной линЫ, проведенной
искусственно, а само построеше выясняетъ последователь
ность въ изменены ускорешя постепенными переходами отъ
точки
А
къ
В, С
и
D.
При такого рода построены является возможность обсу
дить видоизменешя механизма съ целью изменить величину
и направлеше ускорены. При этомъ нужно считаться со
следующими основными положешя,
1) Положеше полюса зависитъ
только огь направлены перемещешй
точекъ В н
С,
а величина ихъ
можетъ при этомъ оставаться даже
неизвестной.
2) Если дана скорость
vb

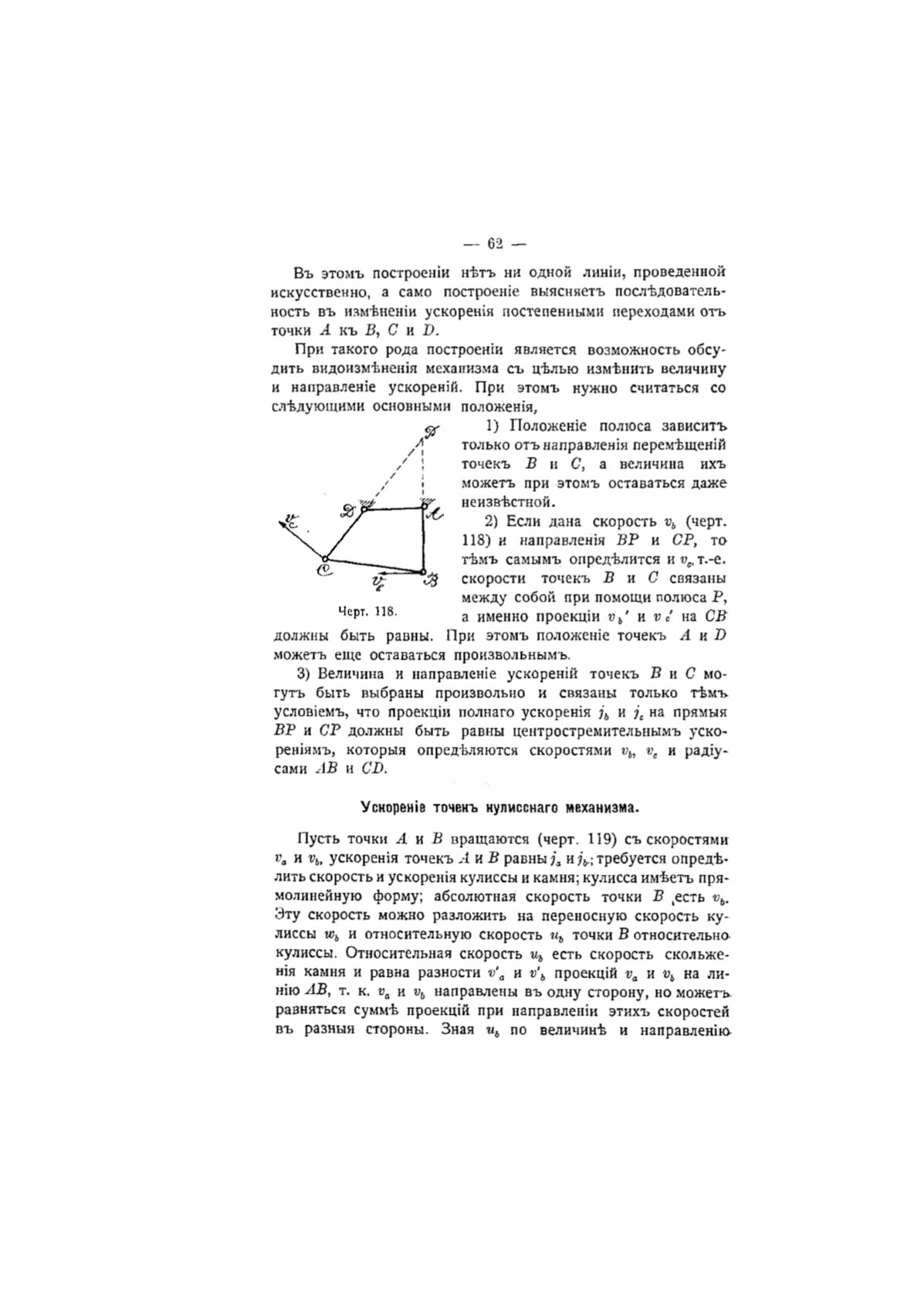

(черт.
118) и направлены
ВР
и
СР,
то
темъ самымъ определится и»(,т.-е.
скорости точекъ
В и С
связаны
между собой при помощи полюса
Р,
а именно проекщи
v b'
и
vc
на
СВ
должны быть равны. При этомъ положеше точекъ
А
и D
можетъ еще оставаться произвольными
3)
Величина и направлеше ускорены точекъ
В и С
мо-
гутъ быть выбраны произвольно и связаны только темъ
услов^емъ, что проекщи полнаго ускорешя
jb
и
je
на прямыя
ВР
и
СР
должны быть равны центростремительнымъ уско-
решямъ, который определяются скоростями
vb, ve
и рад
1
у-
сами
ЛВ
и
CD.
Ускореше точенъ нулисснаго механизма.
Пусть точки
А
и
В
вращаются (черт. 119) съ скоростями
и
Щ,
ускорены точекъ
А
и
В
равны
ja
и
jy,
требуется опреде
лить скорость и ускорешя кулиссы и камня; кулисса имеетъ пря
молинейную форму; абсолютная скорость точки
В
(есть
vb.
Эту скорость можно разложить на переносную скорость ку
лиссы
wb
и относительную скорость
иь
точки
В
относительно
кулиссы. Относительная скорость
иь
есть скорость скольже-
Н
1
я камня и равна разности
v’a
и
v \
проекщй
va
и
vb
на ли-
шю
АВ,
т. к. •»„ и
vb
направлены въ одну сторону, но можетъ.
равняться сумме проекщи при направлены этихъ скоростей
въ разныя стороны. Зная
иь
по величине и направлешю
