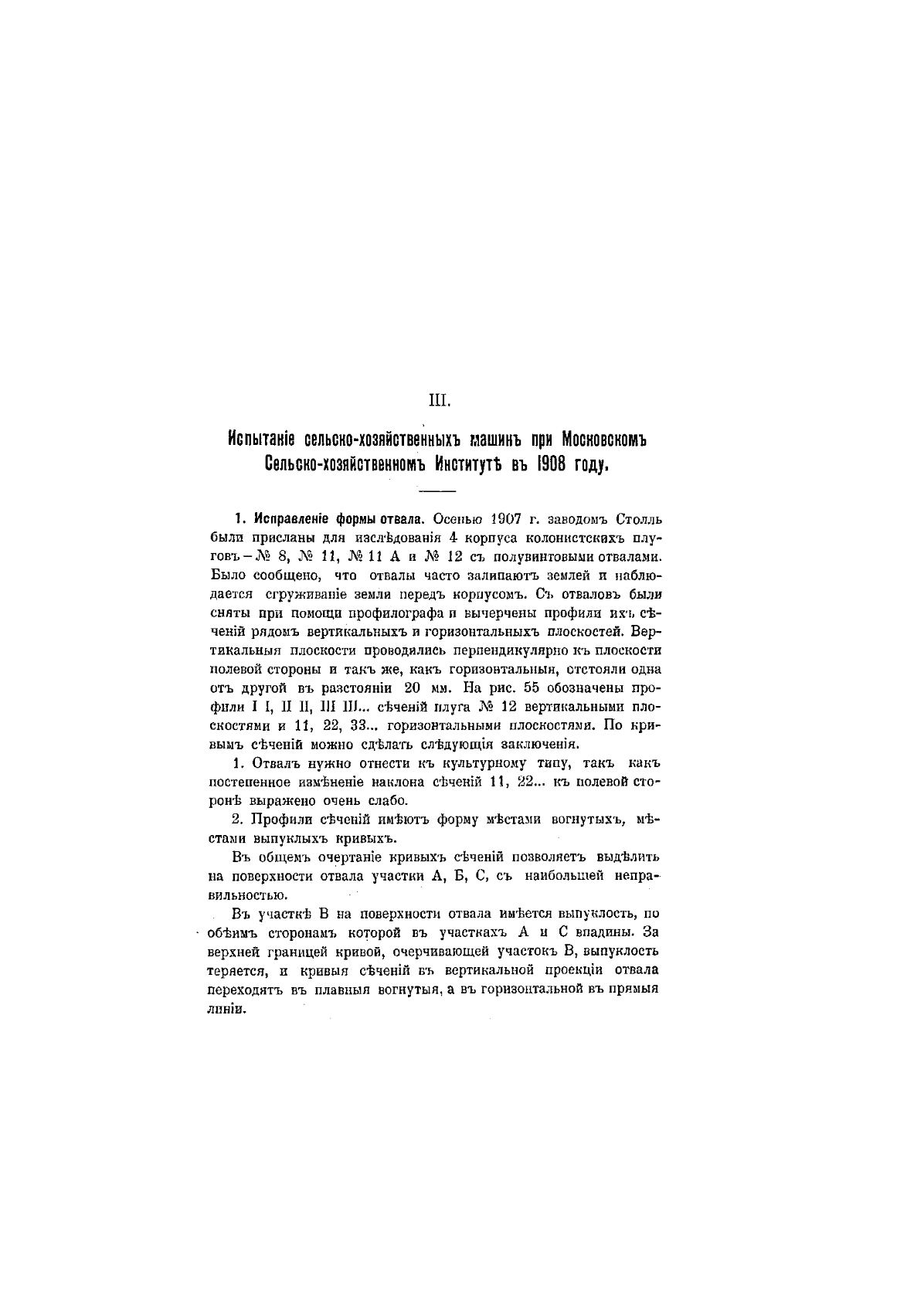

Испытаже сельско-хозяйственных

ъ машинъ при Московскомъ

Сельско-хозяйственном ъ И ституП въ 1908 году.

1. Исправление формы отвала.

Осенью 1907 г. заводомъ Столль

были присланы для изсл'Ьдовашя 4 корпуса колонистскихъ плу-

г о в ъ -№ 8, № И, № 11 А и № 12 съ полувинтовыми отвалами.

Было сообщено, что отвалы часто залипаютъ землей и наблю-

дается сгруживаше земли передъ корпусомъ. Съ отваловъ были

сняты при помощи профилографа и вычерчены профили ихъ cfe-

ченш рядомъ вертикальныхъ и горизонтальныхъ плоскостей. Вер-

тикальныя плоскости проводились перпендикулярно къ плоскости

полевой стороны и такъ же, какъ горизонтальный, отстояли одна

отъ другой въ разстоянш 20 мм. На рис. 55 обозначены про-

фили I I, II II, III III... с-Ьчешй плуга № 12 вертикальными пло-

скостями и И , 22, 33... горизонтальными плоскостями. По кри-

вымъ сЪчешй можно сделать следующая заключешя.

1. Отвалъ нужно отнести къ культурному типу, такъ какъ

постепенное изм^неше наклона сЬченш П , 22... къ полевой сто-

роне выражено очень слабо.

2. Профили сЬченш имеютъ форму местами вогнутыхъ, ме-

стами выпуклыхъ кривыхъ.

Въ общемъ очерташе кривыхъ еЪченш позволяетъ выделить

на поверхности отвала участки А, Б, С, съ наибольшей непра-

вильностью.

Въ участке В на поверхности отвала имеется выпуклость, по

обеимъ сторонамъ которой въ участкахъ А и С впадины. За

верхней границей кривой, очерчивающей участокъ В, выпуклость

теряется, и кривыя сеченШ въ вертикальной проекцш отвала

переходить въ плавныя вогнутыя, а въ горизонтальной въ прямыя

лиши.
