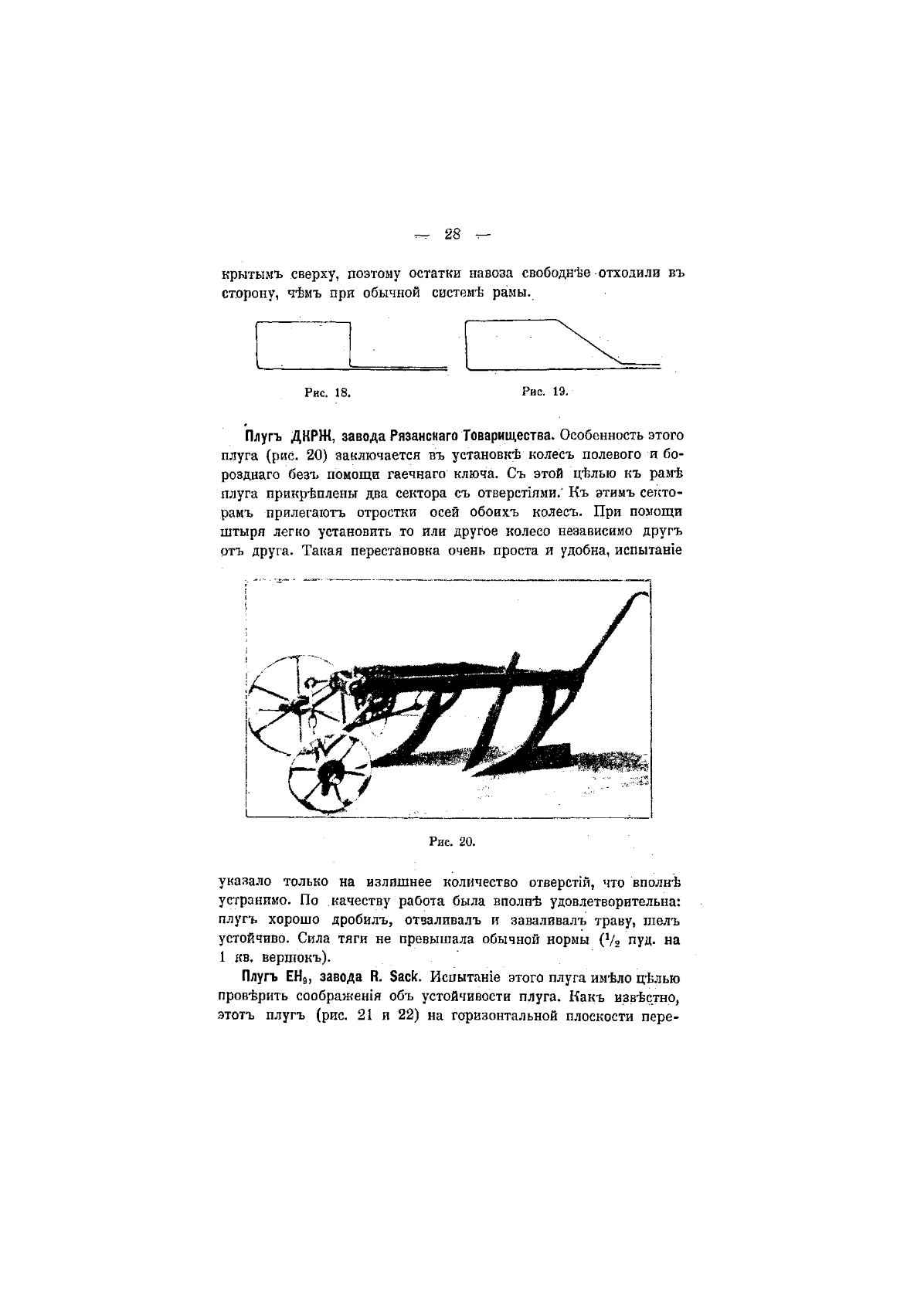

28 —

крытымъ сверху, поэтому остатки навоза свободнее отходили въ

сторону, чемъ при обычной систем^ рамы.

Рис. 18.

Рис. 19.

Плугъ ДКРЖ, завода Рязанскаго Товарищества.

Особенность этого

плуга (рис. 20) заключается въ установке колесъ полевого и бо-

розднаго безъ помощи гаечнаго ключа. Съ этой целью къ раме

плуга прикреплены два сектора съ отверспями.' Къ этимъ секто-

рамъ прилегаютъ отростки осей обоихъ колесъ. При помощи

штыря легко установить то или другое колесо независимо другъ

отъ друга. Такая перестановка очень проста и удобна, испыташе

Рис. 20.

указало только на излишнее количество отверстш, что вполнё

устранимо. По качеству работа была вполне удовлетворительна:

плугъ хорошо дробилъ, отваливалъ и заваливалъ траву, шелъ

устойчиво. Сила тяги не превышала обычной нормы (V2 пуд. на

1 кв. вершокъ).

Плугъ ЕН

, завода R.

Sack. Испыташе этого плуга имело целью

проверить соображешя объ устойчивости плуга. Какъ известно,

этотъ плугъ (рис. 21 и 22) на горизонтальной плоскости пере-
