— 23 --

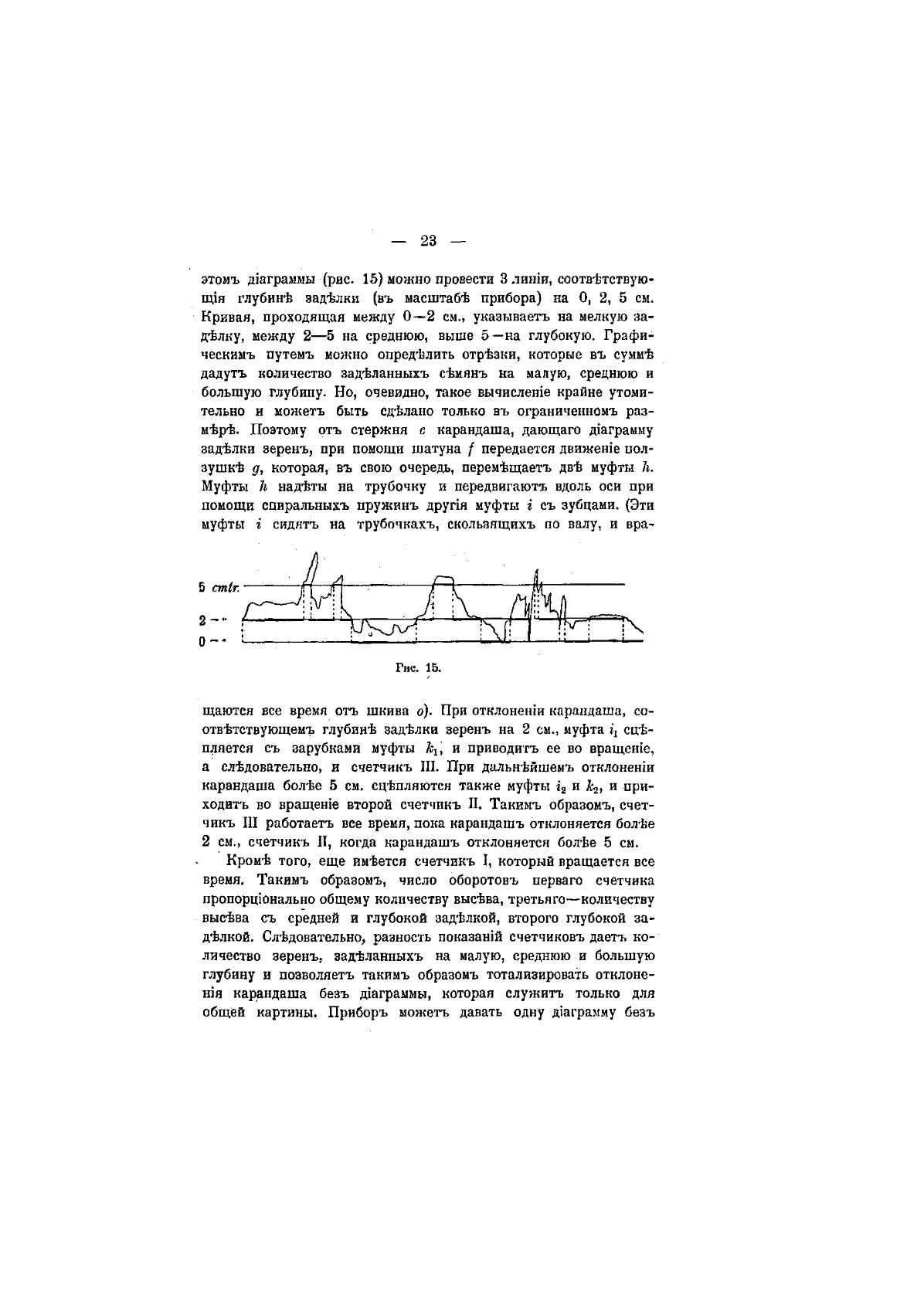

этомъ д1аграммы (рис. 15) можно провести 3 лиши, соответствую-

1щя глубине заделки (въ масштабе прибора) на 0, 2, 5 см.

Кривая, проходящая между 0—2 см., указываетъ на мелкую за-

делку, между 2—5 на среднюю, выше 5—на глубокую. Графи-

ческимъ путемъ можно определить отрезки, которые въ сумме

дадутъ количество заделанныхъ семянъ на малую, среднюю и

большую глубину. Но, очевидно, такое вычислеше крайне утоми-

тельно и можетъ быть сделано только въ ограниченномъ раз-

мере.

Поэтому отъ стержня

карандаша, дающаго д1аграмму

заделки зеренъ, при помощи шатуна

передается движеше пол-

зушке д, которая, въ свою очередь, перемещаешь две муфты 1г.

Муфты h надеты на трубочку и передвигаютъ вдоль оси при

помощи спиральныхъ пружинъ друпя муфты г съ зубцами. (Эти

муфты г сидятъ на трубочкахъ, скользящихъ по валу, и вра-

щаются все время отъ шкива

о).

При отклоненш карандаша, со-

ответствующему глубине заделки зеренъ на 2 см., муфта i

сце-

пляется съ зарубками муфты h

и приводить ее во вращеше,

а следовательно, и счетчикъ III. При дальнейшемъ отклоненш

карандаша более 5 см. сцепляются также муфты г

и Jc

и при-

ходишь во вращеше второй счетчикъ II. Такимъ образомъ, счет-

чикъ III работаетъ все время, пока карандашъ отклоняется более

см., счетчикъ И, когда карандашъ отклоняется более 5 см.

Кроме того, еще имеется счетчикъ I, который вращается все

время. Такимъ образомъ, число оборотовъ перваго счетчика

пропорцюнально общему количеству высева, третья го—количеству

высева съ средней и глубокой заделкой, второго глубокой за-

делкой. Следовательно, разность показанш счетчиковъ даетъ ко-

личество зеренъ, заделанныхъ на малую, среднюю и большую

глубину и позволяетъ такимъ образомъ тотализировать отклоне-

шя карандаша безъ д!аграммы, которая служитъ только для

общей картины. Приборъ можетъ давать одну д!аграмму безъ
