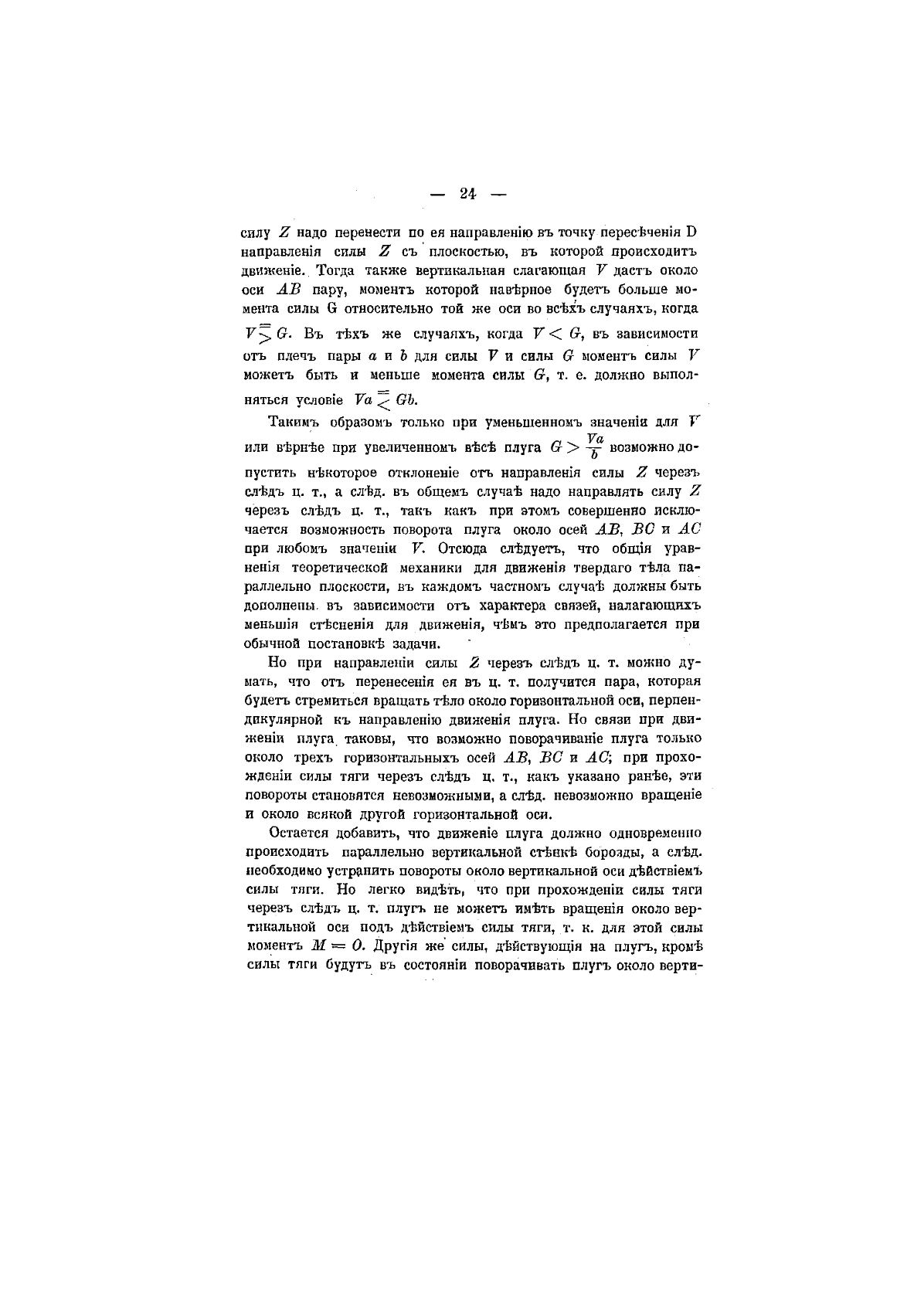

— 24 —

силу

надо перенести по ея направлению въ точку перес-Ьчешя D

направлешя силы

съ плоскостью, въ которой происходите

движете. Тогда также вертикальная слагающая

дастъ около

оси АВ пару, моментъ которой наверное будетъ больше мо-

мента силы G относительно той же оси во всехъ случаяхъ, когда

Сг. Въ тЬхъ же случаяхъ, когда F < 6г, въ зависимости

отъ плечъ пары а и & для силы

и силы

моментъ силы

можетъ быть и меньше момента силы 6г, т. е. должно выпол-

няться услов1е

Va ^ Gb.

Такимъ образомъ только при уменыпенномъ значенш для

или вернее при увеличенномъ весе плуга & > - у возможно до-

пустить некоторое отклонеше отъ направлешя силы

черезъ

следъ ц. т., а след. въ общемъ случае надо направлять силу

черезъ следъ ц. т., такъ какъ при этомъ совершенно исклю-

чается возможность поворота плуга около осей

АВ

ВС

АС

при любомъ значенш К Отсюда следуетъ, что обшдя урав-

нешя теоретической механики для движешя твердаго тела па-

раллельно плоскости, въ каждомъ частномъ случае должны быть

дополнены, въ зависимости отъ характера связей, налагающихъ

менышя стеснешя для движешя, чемъ это предполагается при

обычной постановке задачи.

Но при направленш силы

черезъ следъ ц. т. можно ду-

мать, что отъ перенесешя ея въ ц. т. получится пара, которая

будетъ стремиться вращать тело около горизонтальной оси, перпен-

дикулярной къ направленш движешя плуга. Но связи при дви-

женш плуга, таковы, что возможно поворачиваше плуга только

около трехъ горизонтальныхъ осей

АВ

ВС я АС;

при прохо-

ждеши силы тяги черезъ следъ ц. т., какъ указано ранее, эти

повороты становятся невозможными, а след. невозможно вращеше

и около всякой другой горизонтальной оси.

Остается добавить, что движете плуга должно одновременно

происходить параллельно вертикальной стенке борозды, а след.

необходимо устранить повороты около вертикальной оси действ!емъ

силы тяги. Но легко видеть, что при прохожденш силы тяги

черезъ следъ ц. т. плугъ не можетъ иметь вращешя около вер-

тикальной оси подъ действ1емъ силы тяги, т. к. для этой силы

моментъ М

0. Друпя же силы, действуюгщя на плугъ, кроме

силы тяги будутъ въ состоянш поворачивать плугъ около верти-
