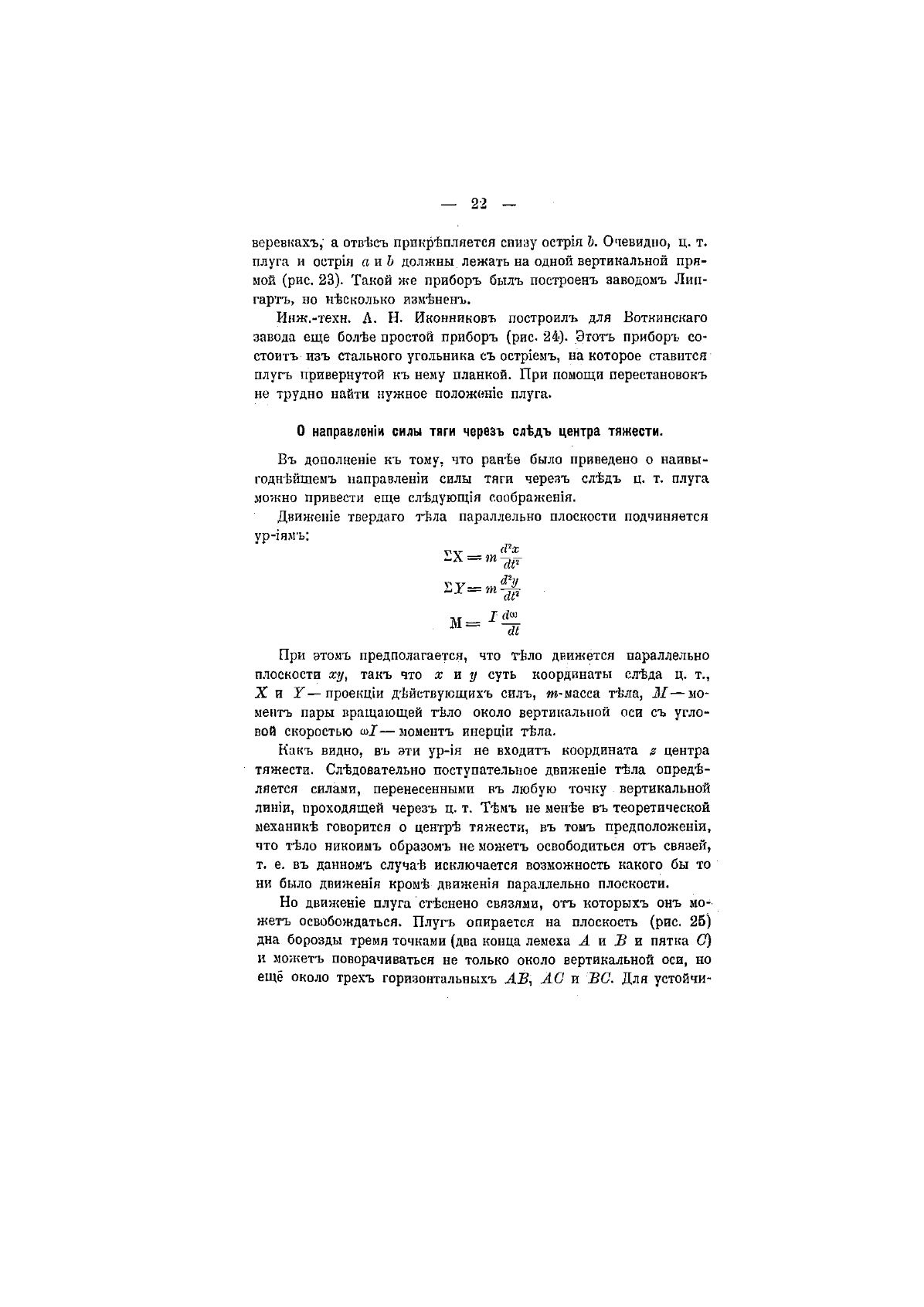

веревкахъ, а отвесъ прикрепляется снизу остр1я

Ъ.

Очевидно, ц. т.

плуга и ocTpin а я Ь должны лежать на одной вертикальной пря-

мой (рис. 2В). Такой же приборъ былъ построенъ заводомъ Лип-

гартъ, но несколько измененъ.

Инж.-техн. А. Н. Иконниковъ построилъ для Воткинскаго

завода еще более простой приборъ (рис. 24). Этотъ приборъ со-

стоишь изъ стального угольника съ остр1емъ, на которое ставится

плугъ привернутой къ нему планкой. При помощи перестановокъ

не трудно найти нужное положеше плуга.

О направлены силы тяги черезъ слЪдъ центра тяжести.

Въ дополнеше къ тому, что ранее было приведено о наивы-

годнейшемъ направленш силы тяги черезъ следъ ц. т. плуга

можно привести еще следуюпця соображешя.

Движете твердаго тела параллельно плоскости подчиняется

урЧямъ:

При этомъ предполагается, что тело движется параллельно

плоскости

ху

}

такъ что

суть координаты следа ц. т.,

X и Y—проекщи действующихъ силъ, ш-масса тела, Ж—мо-

мента пары вращающей тело около вертикальной оси съ угло-

вой скоростью шI—моментъ инерщи тела.

Какъ видно, въ эти ур-1я не входитъ координата 0 центра

тяжести. Следовательно поступательное движете тела опреде-

ляется силами, перенесенными въ любую точку вертикальной

лиши, проходящей черезъ ц. т. Темъ не менее въ теоретической

механике говорится о центре тяжести, въ томъ предположены,

что тело никоимъ образомъ не можетъ освободиться отъ связей,

т. е. въ даиномъ случае исключается возможность какого бы то

ни было движешя кроме движешя параллельно плоскости.

Но движете плуга стеснено связями, отъ которыхъ онъ мо-

жетъ освобождаться. Плугъ опирается на плоскость (рис. 25)

дна борозды тремя точками (два конца лемеха

и пятка

С)

и можетъ поворачиваться не только около вертикальной оси, но

ещё около трехъ горизонтальныхъ

АВ

АС

ВС.

Для устойчи-
