— 88 --

63 и 64): рамка для укреплешя ножей и колесо сделаны изъ железа,

ручки укреплены не на рамке, а на оси колеса: между рамкой и руч-

ками вставлена железная скоба съ ручкой, внизу соединяемая съ

рамкой при помощи железнаго штыря (въ виде ключа для гаекъ);

работающая части (ножи и лапа, плужокъ и грабельки) укреплены

на рамке сверху и снизу. Рамки имеетъ двойную форму, а именно:

обе части ея могутъ поворачиваться около болта, а въ месте, где

проходитъ штырь, на обеихъ частяхъ рамки сделано несколько

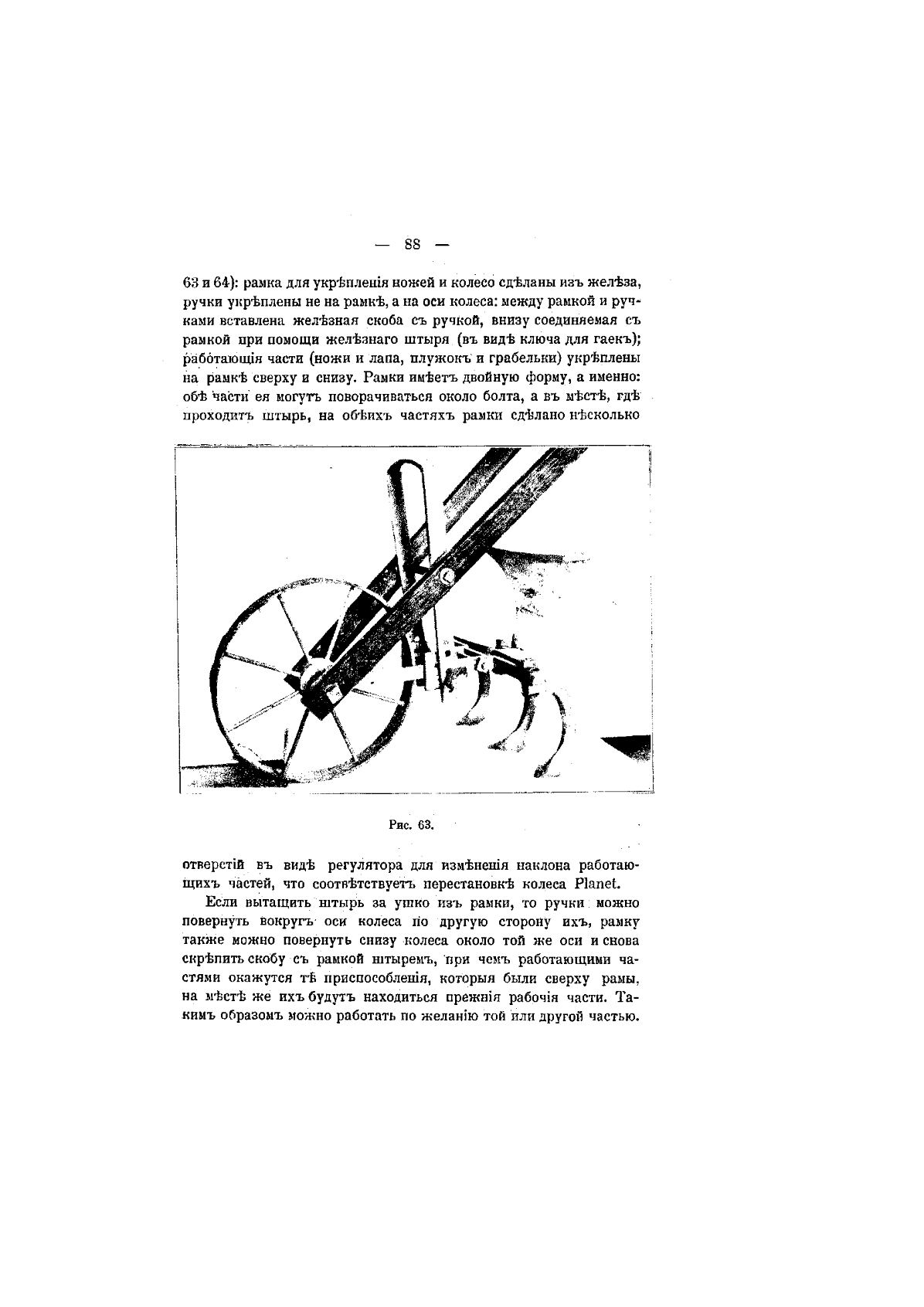

Рис. 63.

отвергай въ виде регулятора для изменешя наклона работаю-

щихъ частей, что соответствуетъ перестановке колеса Planet

Если вытащить штырь за ушко изъ рамки, то ручки можно

повернуть вокругъ оси колеса по другую сторону ихъ, рамку

также можно повернуть снизу колеса около той же оси и снова

скрепить скобу съ рамкой штыремъ, при чемъ работающими ча-

стями окажутся те приспособлешя, которыя были сверху рамы,

на месте же ихъ будутъ находиться прежшя рабоч1я части. Та-

кимъ образомъ можно работать по желашю той или другой частью.
