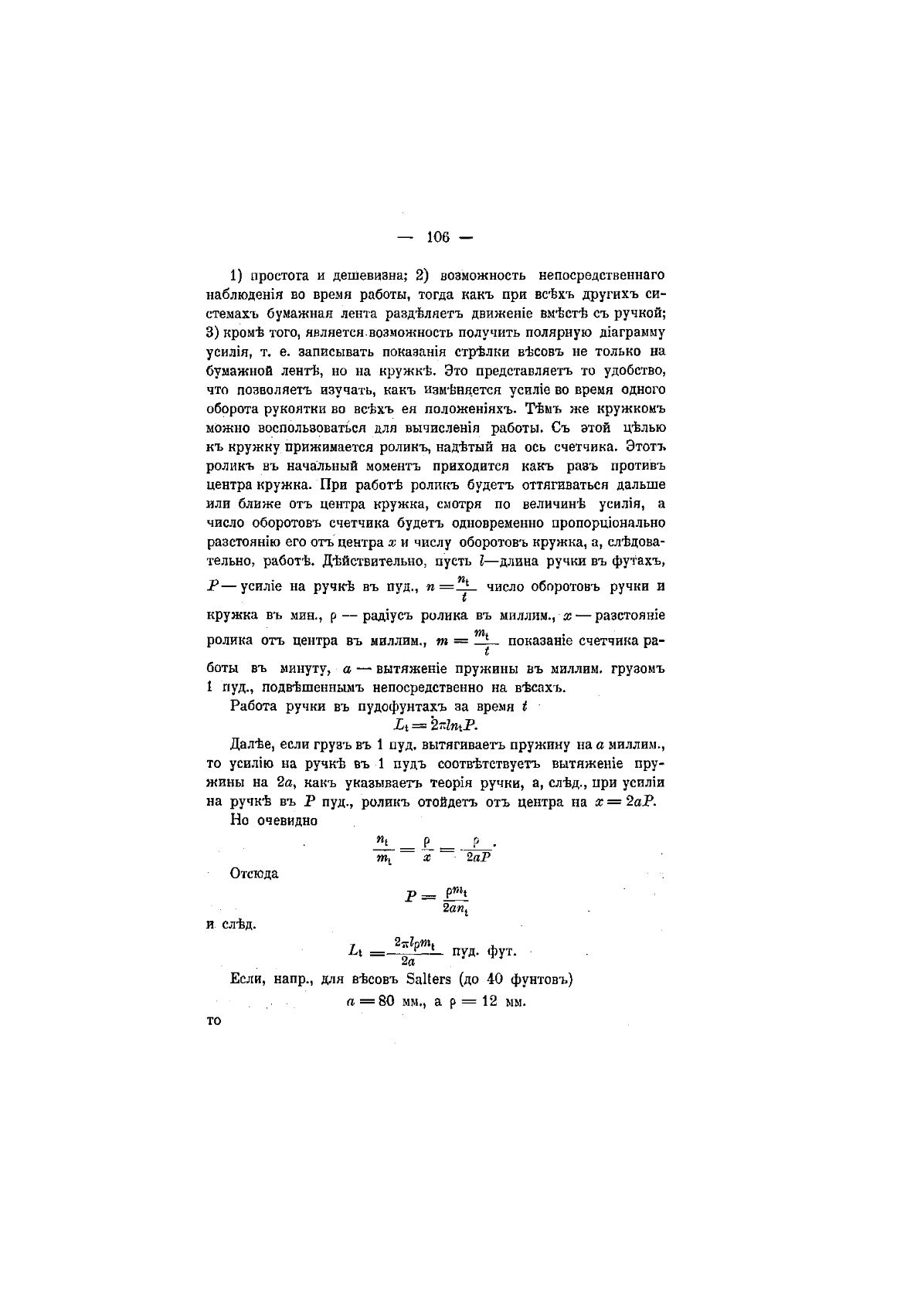

— 106 --
1) простота и дешевизна; 2) возможность непосредственнаго
наблюдешя во время работы, тогда какъ при всехъ другихъ си-
стемахъ бумажная лента разделяете движете вместе съ ручкой;
3) кроме того, является возможность получить полярную д!аграмму
усшпя, т. е. записывать показашя стрелки весовъ не только на
бумажной ленте, но на кружке. Это представляетъ то удобство,
что позволяете изучать, какъ изменяется усшне во время одного
оборота рукоятки во всехъ ея положешяхъ.
Темъ
же кружкомъ
можно воспользоваться для вычислешя работы. Съ этой целью
къ кружку прижимается роликъ, надетый на ось счетчика. Этотъ
роликъ въ начальный моменте приходится какъ разъ противъ
центра кружка. При работе роликъ будетъ оттягиваться дальше
или ближе отъ центра кружка, смотря по величине усил!я, а
число оборотовъ счетчика будетъ одновременно пропорцюнально
разстояшю его отъ центра х и числу оборотовъ кружка, а, следова-
тельно, работе. Действительно, пусть I—длина ручки въ футахъ,
Р—у сшне на ручке въ пуд., п=!?1_ число оборотовъ ручки и
t
кружка въ мин., р — рад1усъ ролика въ миллим., х— разстояше
nil
ролика отъ центра въ миллим., т = —п о к а з а ню счетчика ра-
боты въ минуту, а — вытяжеше пружины въ миллим, грузомъ
1 пуд., подвешеннымъ непосредственно на весахъ.
Работа ручки въ пудофунтахъ за время
t
L
t
= 2 rtntP.
Далее, если грузъ въ 1 пуд. вытягиваете пружину на
а
миллим.,
то усилш на ручке въ 1 пудъ соответствуете вытяжеше пру-
жины на
2<2,
какъ указываете
Teopifl
ручки, а, след., при усилш
на ручке въ Р пуд., роликъ отойдете отъ центра на
х—2аР.
Но очевидно
-!!l
=
Р. _
р
-
m
t
х
2аР
Отсюда
р _
2an
t
и след.
i t =
2
*
l
P
m
t пуд. фут.
2а
Если, напр., для весовъ Salters (до 40 фунтовъ)
а = 8 0 мм., а р = 12 мм.
то
