одной зубчатки по другой, V—длина рычага, то

Bl^Zr,;

Z(r

+ r

) = BlK

Р=

1'Гг

zol+n,)

Если зубчатки и длина рычаговъ равны (т. е. г

=г

и l'=l) то„

Сл^д., если къ концу рычага привязать веревку съ пружин-

ными весами, то показашя этихъ последнихъ будутъ вдвое бо-

лее усил!я на рукоятке. Можно было бы сделать, чтобы В было

равно Р, подборомъ относительныхъ величинъ

, напр.,

достаточно сделать

У=21

при

ri=r

но удлинеше рычага вдвое

не представляетъ удобствъ. Наоборотъ, увеличенное вдвое пока-

заше весовъ имеетъ преимущество въ увеличенш масштаба ко-

лебашй.

Показашя пружинныхъ весовъ можно записывать въ виде

дааграммъ: для этого къ веревке прикрепляется ползушка съ ка-

рандашемъ, который записываетъ колебашя весовъ на безконеч-

ной бумажной ленте. Для движешя бумаги можно воспользо-

ваться часовымъ механизмомъ.

Преимущества этой системы динамометрической ручки —

еле-

дующ'ш:

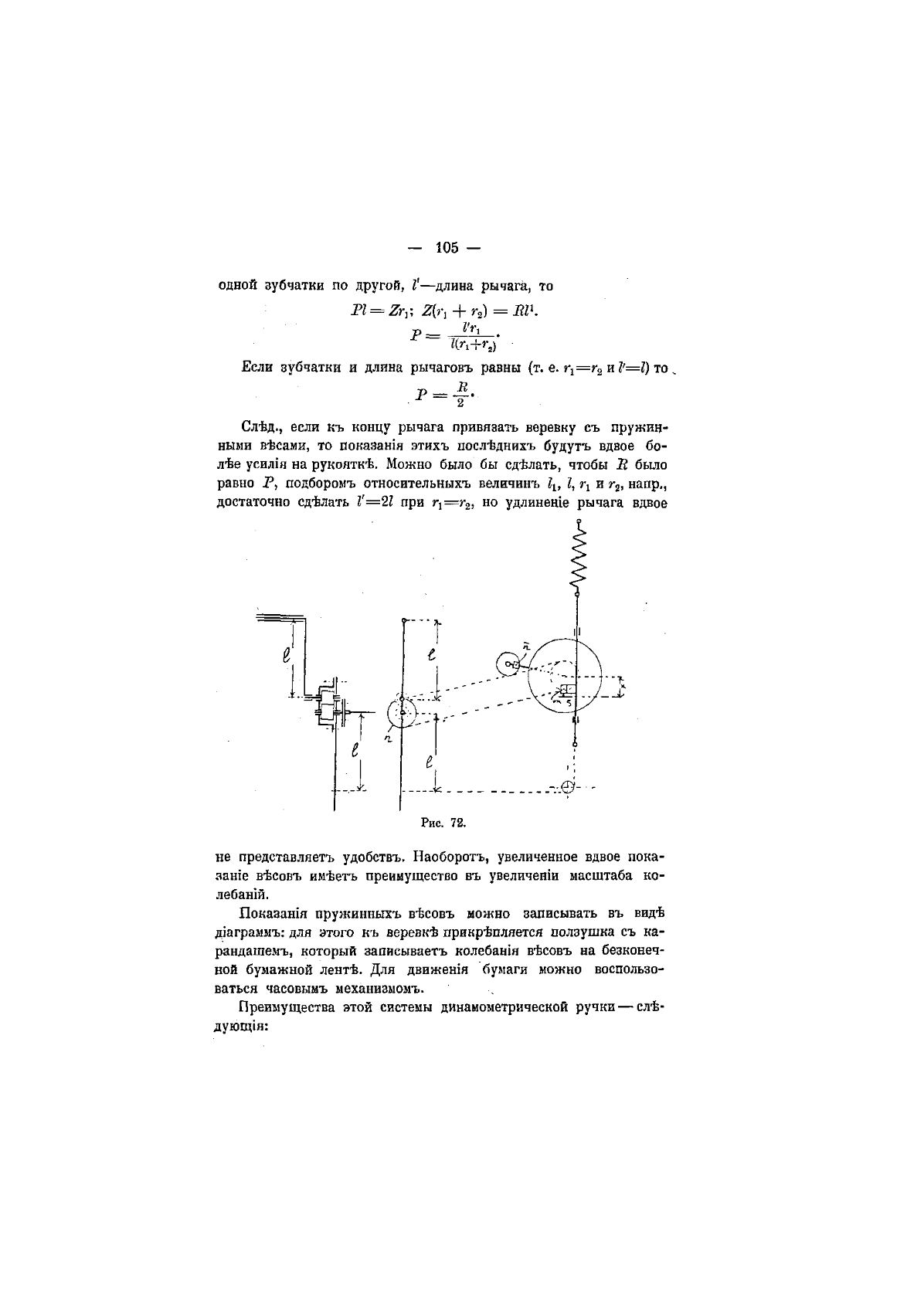

Рис. 72.
