— 104 --
рамка ея легко деформируется, показашямъ счетчика работы не-
. возможно доверять; ручка Nachweh
легка, такъ какъ главнейшая части ея
сделаны изъ аллюмишеваго сплава, но
передача движешя металлическими лен-
тами ломка и неудобоисправима, моде-
раторъ (съ масломъ) запутываетъ ра-
стяжеше пружины, ручка можетъ вра-
щаться только въ одну сторону и не-
пригодна для колебательнаго движе-
шя (напр., для испыташя льномялокъ).
Вследств1е этихъ причинъ применеше
динамометрическихъ ручекъ крайне
ограничено, между темъ потребность
въ нихъ для испыташя машинъ, не-
сомненно, ощущается.

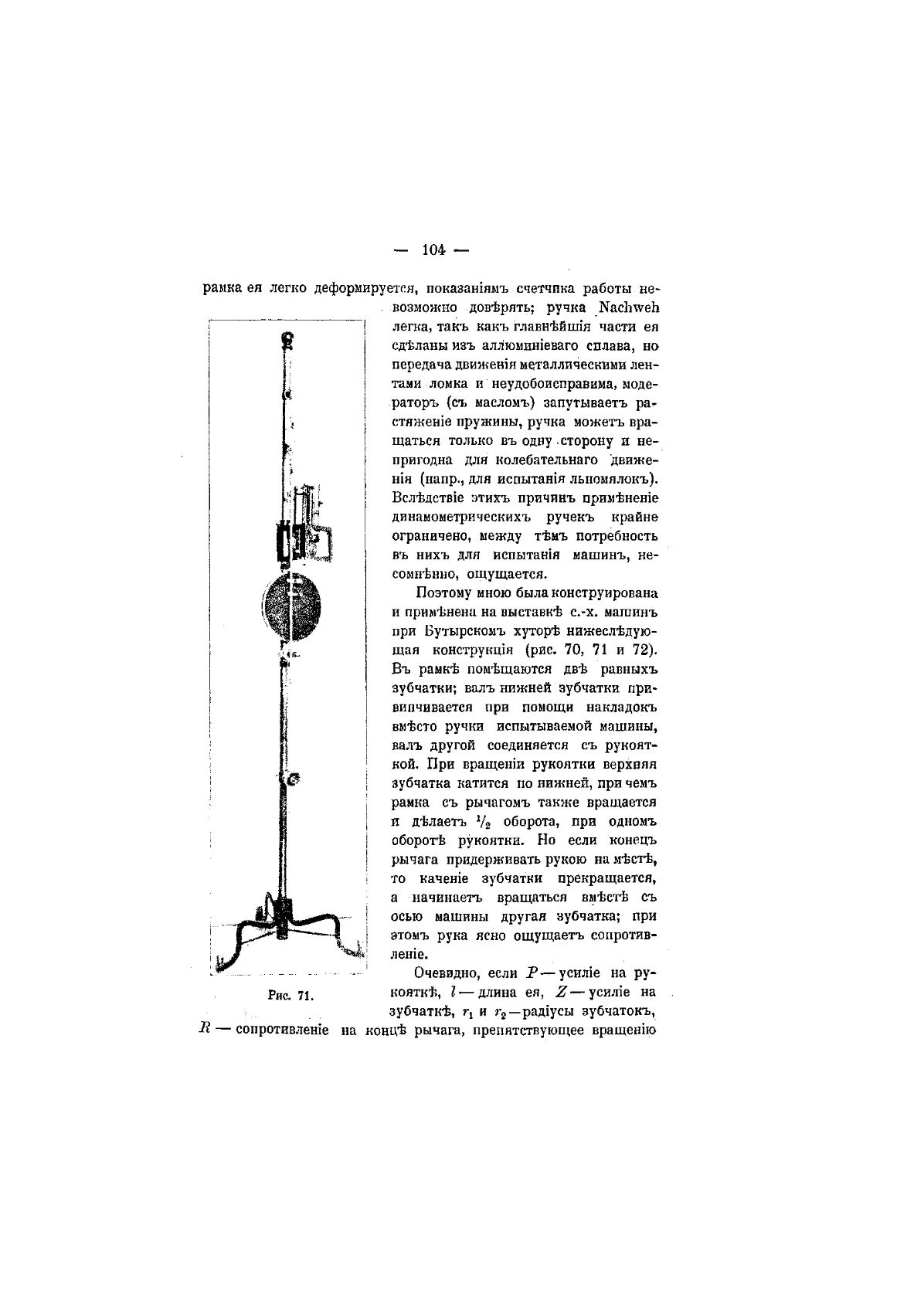

Поэтому мною была конструирована
и применена на выставке с.-х. машинъ
при Бутырскомъ хуторе нижеследую-
щая конструкщя (рис. 70, 71 и 72).
Въ рамке помещаются две равныхъ
зубчатки; валъ нижней зубчатки при-
винчивается при помощи накладокъ
вместо ручки испытываемой машины,
валъ другой соединяется съ рукоят-
кой. При вращенш рукоятки верхняя
зубчатка катится по нижней, при чемъ
рамка съ рычагомъ также вращается
и делаетъ 7г оборота, при одномъ
обороте рукоятки. Но если конецъ
рычага придерживать рукою на месте,
то качеше зубчатки прекращается,
а начинаетъ вращаться
вместе
съ
осью машины другая зубчатка; при
этомъ рука ясно ощущаетъ сопротив-
леше.
Очевидно, если Р—усшпе на ру-
коятке, I — длина ея, Z — усшпе на
зубчатке, г
г
и г
2
—рад1усы зубчатокъ,
К — сопротивлеше на конце рычага, препятствующее вращешю
Рис. 71.
