с л о е м ,
п р и о б р е т а е т
с в о й с т в о
г и д р о с т а т и -
ч е с к о й
с п л о ш н о с т и ,
т. е.
с п о с о б н о с т ь
п е р е -
д а в а т ь
г и д р а в л и ч е с к о е
д а в л е н и е .
По мере дальнейшего поступления сверху просачивающейся гравита-
ционной влаги толща слоя подпертой гравитационной влаги будет нара-
стать, а следовательно, будет нарастать и гидравлическое давление, со-
здаваемое этим слоем. Существенным следствием увеличения гидравли-
ческого давления явится появление у подпертой гравитационной влаги
способности вытекать из стенки естественного или искусственного разреза,
сделанного через слой почвы или грунта, содержащего в себе эту влагу.
Поясним это явление графически (рис. 68).

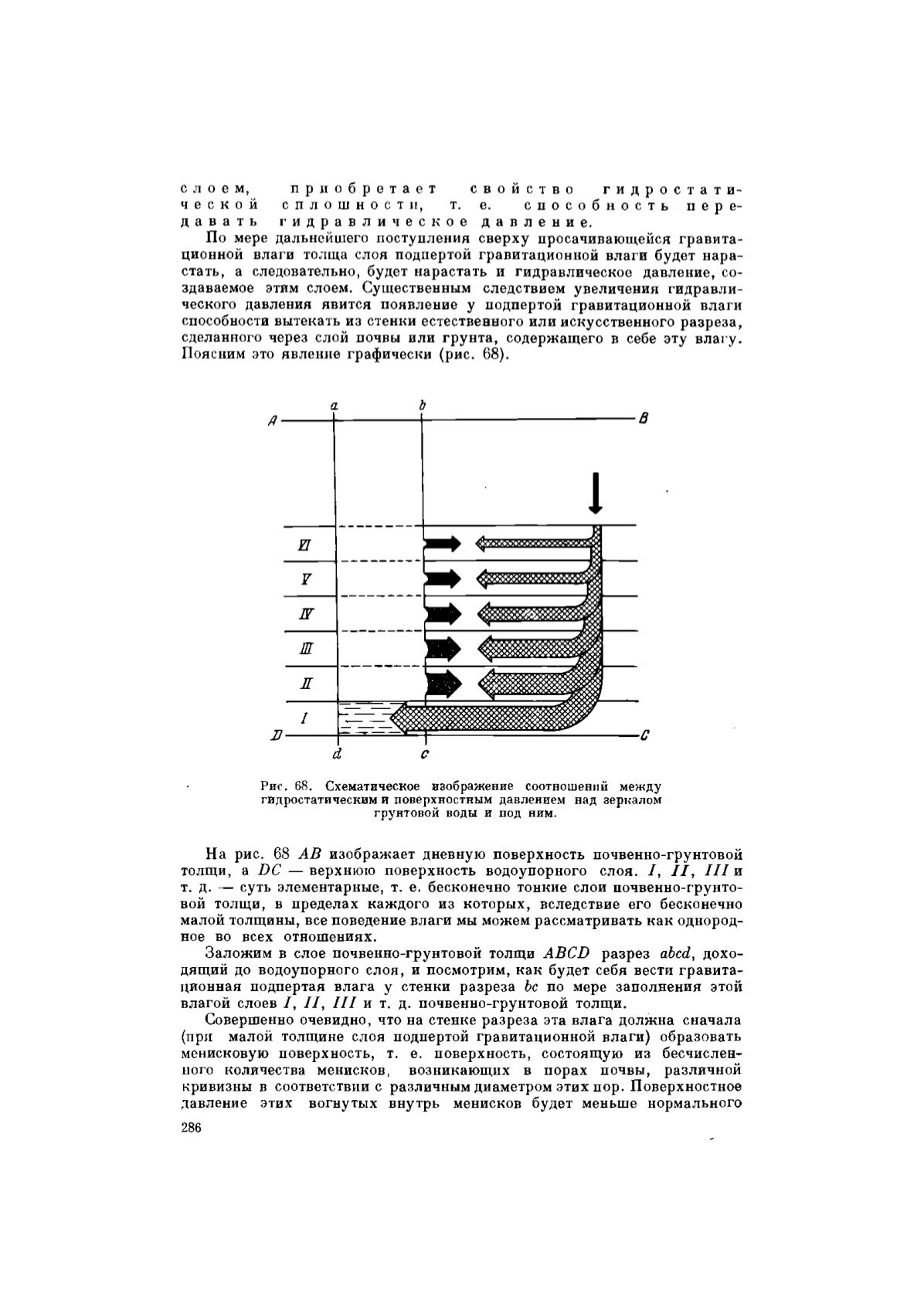

Рис. 68. Схематическое изображение соотношений между
гидростатическим
и
поверхностным давлением над зеркалом
грунтовой воды и под ним.
На рис. 68 АВ изображает дневную поверхность почвенно-грунтовой
толщи, a
DC
— верхнюю поверхность водоупорного слоя. / , 77,
III
и
т. д. — суть элементарные, т. е. бесконечно тонкие слои почвенно-грунто-
вой толщи, в пределах каждого из которых, вследствие его бесконечно
малой толщины, все поведение влаги мы можем рассматривать как однород-
ное во всех отношениях.
Заложим в слое почвенно-грунтовой толщи
ABCD
разрез
abed
, дохо-
дящий до водоупорного слоя, и посмотрим, как будет себя вести гравита-
ционная подпертая влага у стенки разреза be по мере заполнения этой
влагой слоев / , / / ,
III
и т. д. почвенно-грунтовой толщи.
Совершенно очевидно, что на стенке разреза эта влага должна сначала
(при малой толщине слоя подпертой гравитационной влаги) образовать
менисковую поверхность, т. е. поверхность, состоящую из бесчислен-
ного количества менисков, возникающих в порах почвы, различной
кривизны в соответствии с различным диаметром этих пор. Поверхностное
давление этих вогнутых внутрь менисков будет меньше нормального
286»
