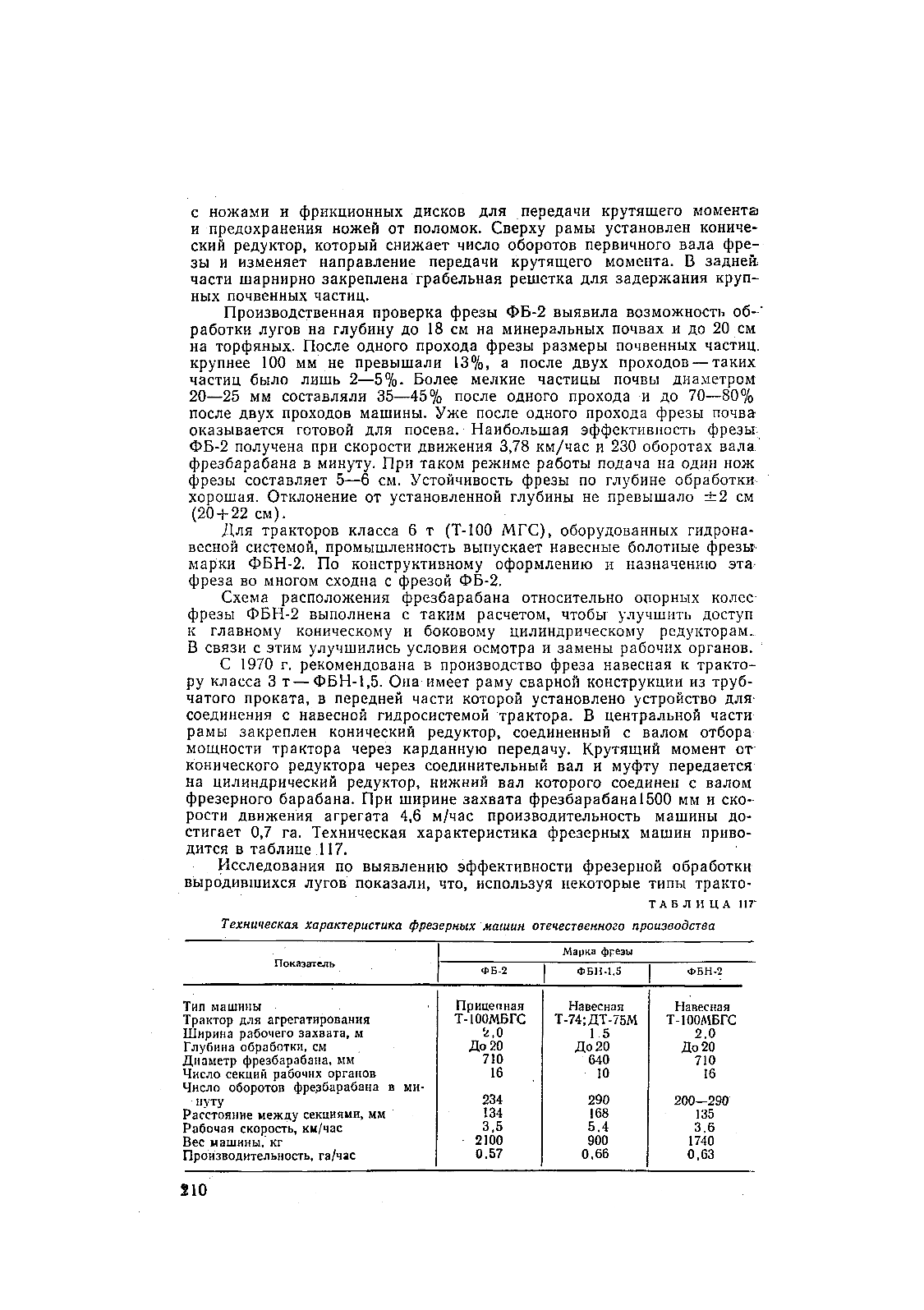

с ножами и фрикционных дисков для передачи крутящего момента

и предохранения ножей от поломок. Сверху рамы установлен кониче

ский редуктор, который снижает число оборотов первичного вала фре

зы и изменяет направление передачи крутящего момента. В задней

части шарнирно закреплена грабельная решетка для задержания круп

ных почвенных частиц.

Производственная проверка фрезы ФБ-2 выявила возможность об

работки лугов на глубину до 18 см на минеральных почвах и до 20 см

на торфяных. После одного прохода фрезы размеры почвенных частиц,

крупнее 100 мм не превышали 13%, а после двух проходов —таких

частиц было лишь 2—5%. Более мелкие частицы почвы диаметром

20—25 мм составляли 35—45% после одного прохода и до 70—80%

после двух проходов машины. Уже после одного прохода фрезы почва

оказывается готовой для посева. Наибольшая эффективность фрезы

ФБ-2 получена при скорости движения 3,78 км/час и 230 оборотах вала

фрезбарабана в минуту. При таком режиме работы подача на один нож

фрезы составляет 5—6 см. Устойчивость фрезы по глубине обработки

хорошая. Отклонение от установленной глубины не превышало ±2 см

(20 + 22 см).

Для тракторов класса 6 т (Т-100 МГС), оборудованных гидрона

весной системой, промышленность выпускает навесные болотные фрезьг-

марки ФБН-2. По конструктивному оформлению и назначению эта

фреза во многом сходна с фрезой ФБ-2.

Схема расположения фрезбарабана относительно опорных колес

фрезы ФБН-2 выполнена с таким расчетом, чтобы улучшить доступ

к главному коническому и боковому цилиндрическому редукторам.

В связи с этим улучшились условия осмотра и замены рабочих органов.

С 1970 г. рекомендована в производство фреза навесная к тракто

ру класса 3 т —ФБН-1,5. Она имеет раму сварной конструкции из труб

чатого проката, в передней части которой установлено устройство для

соединения с навесной гидросистемой трактора. В центральной части

рамы закреплен конический редуктор, соединенный с валом отбора

мощности трактора через карданную передачу. Крутящий момент от

конического редуктора через соединительный вал и муфту передается

на цилиндрический редуктор, нижний вал которого соединен с валом

фрезерного барабана. При ширине захвата фрезбарабана1500 мм и ско

рости движения агрегата 4,6 м/час производительность машины до

стигает 0,7 га. Техническая характеристика фрезерных машин приво

дится в таблице .117.

Исследования по выявлению эффективности фрезерной обработки

выродившихся лугов показали, что, используя некоторые типы тракто-

Т А Б Л И Ц А И7‘

Техническая характеристика фрезерных машин отечественного производства

Показатель

Марка фрезы

ФБ-2

ФБН-1,5

ФБН-2

Тип машины

Прицепная

Навесная

Трактор для агрегатирования

Т-100МБГС Т-74;ДТ-75М Т-ЮОМБГС

Ширина рабочего захвата, м

2,0

1.5

2.0

Глубина обработки, см

До 20

Диаметр фрезбарабана, мм

710

640

710

Число секций рабочих органов

Число оборотов фрезбарабана в ми

нуту

234

290

200-290

Расстояние между секциями, мм

134

168

135

Рабочая скорость, км/час

3,5

5.4

3.6

Вес машины.’кг

2100

900

1740

Производительность, га/час

0.57

0,66

0,63

210
