точно потянуть грядиль горизонтально й силой Z
t
(рис. 5 7 ),
слагающая которой Z' опрокидывает ъ плугъ окол лезв1я. Если
указанное у ш ше не соблюдается , то плугъ заваливаетс я своимъ
весомъ окол лемеха и пдетъ, приподнявъ пятку
с
кверху.
Въ томъ же отношеши является невыгоднымъ приставное
колеско къ легкимъ плужкамъ , которое своимъ весомъ продви-
гаешь впередъ центръ тяжести плуга; колеско, цель котораго
препятствоват ь углублендо плуга, можетъ вредить устойчивости .
Итакъ, повидимому , для устойчивости плуга 1) сила тяги
должна проходить въ предельномъ случае черезъ следъ центра
тяжести плуга о (рис. 5 5 ), 2) весъ плуга 6 долженъ быть
не менее Maximuвертикально й слагающей Z
2
силы тяги Z.
и равенъ въ среднемъ 7з силы тяги, т. е. 1 7 а —2 пуда
на 1 лош.
Действительно , если
аЪс
опорный треугольникъ (рис. 5 8)
о
—следъ центра тяжести, то лиши
аа\ IV
и сс', проходя-
пця черезъ вершины треугольник а и о, есть лиши равиыхъ
моментовъ относительн о осей
аЪ
н
ас
л
Ъа
и
Ьс,еа
и
сЪ
.
Въ самомъ
деле,
моменты вертикально й сплы, приложенно й
въ к. н. точке
к
линш
шх
относительн о лпшй
ab
и
ас
на-
И
ъ

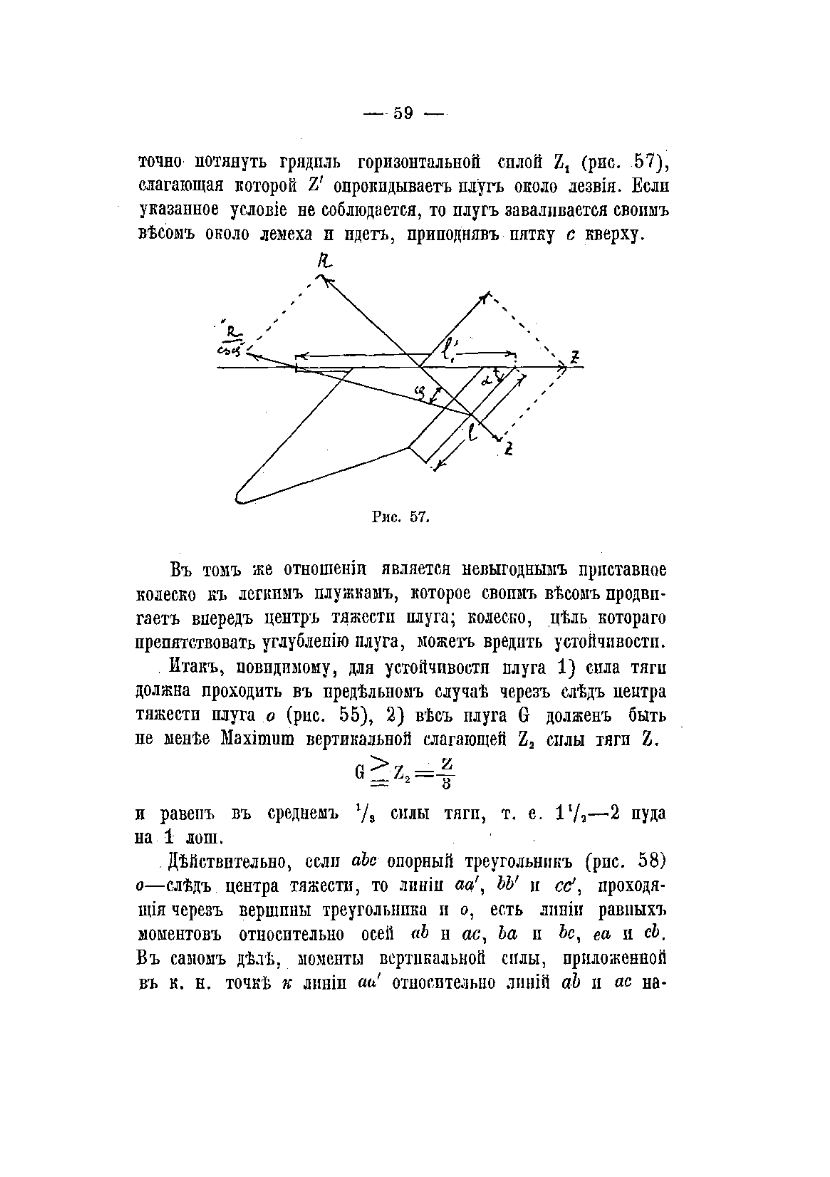

Рис.
57.
o £ z . = =4
