— 10 —
нужно принять въ разсчетъ соотношеше между положешемъ
центра тяжести и направлешемъ силы тяги, между весомъ
плуга и вертикально й слагающей . силы тяги.
Направлеше силы тяги определяетс не характеромъ сопро-
тивлешя, а устройствомъ скелета животнаго , а именно: сила
тяги Z, направленна я по постромкамъ , наклонена къ горизонту
въ среднемъ подъ угломъ 1 8 °, смотря по росту животнаго

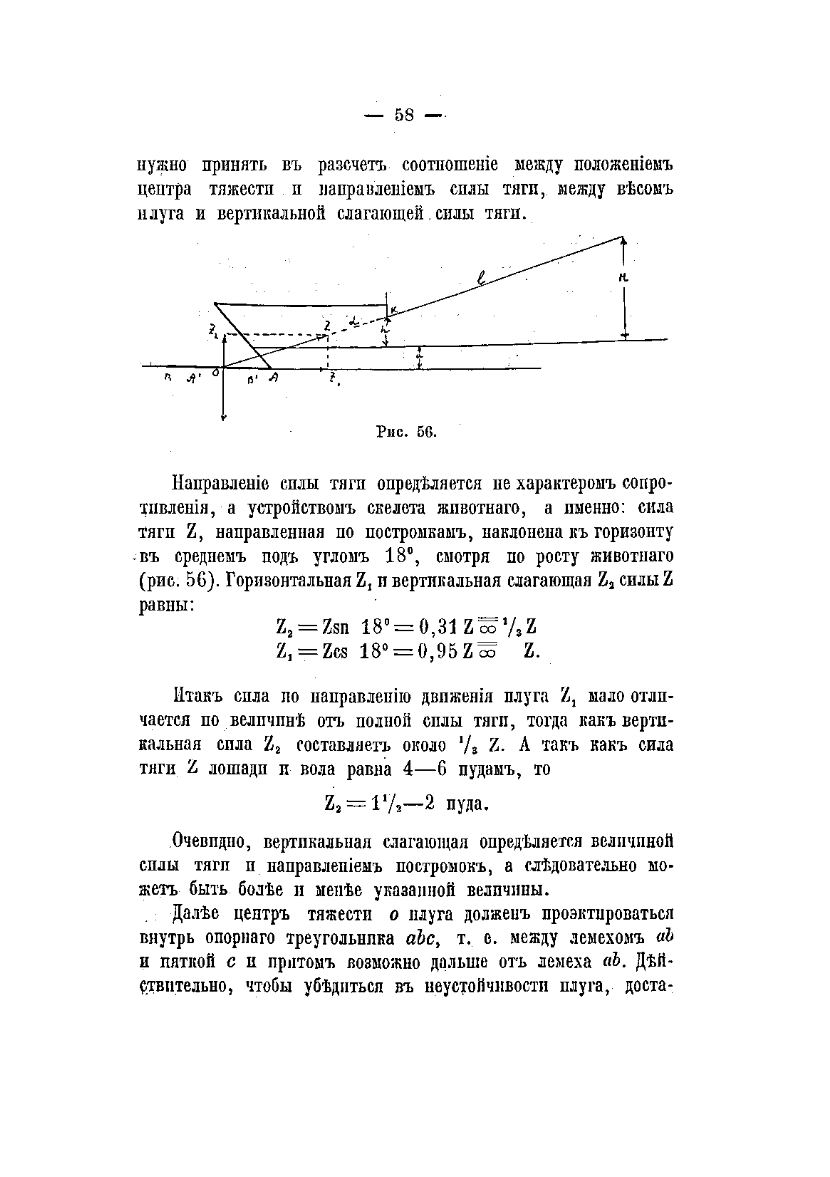

(рис. 5 6 ). Горизонтальна я Z
t
ивертикальная слагающая Z
a
силы Z
равны:
Z
2
= Zsn 1 8° = 0 , 3 1 Z a ? 7
3
Z
Z, = Zcs 1 8° = 0 , 9 5 Z oo
Z.
Итакъ сила по направленно движешя плуга Ъ
х
мало отли-
чается по величине отъ полной силы тяги, тогда какъ верти-
кальная сила Z
2
составляет е окол
7з
Z. А такъ какъ сила
тяги Z лошади и вола равна 4 —6 пудамъ, то
Z
2
= 1 7
2
—2 пуда.
Очевидно, вертикальна я слагающая определяетс величиной
силы тяги и направлешемъ постромокъ , а следовательн о мо-
жетъ быть более и менее указанной величины.
Далее центръ тяжести
о
плуга долженъ проэктироватьс я
внутрь опорнаго треугольник а
аЪс
, т. е. между лемехомъ
оЬ
и пяткой
с
и прятомъ возможно дальше отъ лемеха
cib.
Дей-
ствительно , чтобы убедиться въ неустойчивост плуга, доста-
