стойки А; къ верхней перекладине а прикреплены два шарнир-

ныхъ параллелограмма . Пр вый конецъ нижней более длинной

линейки

оканчиваетс я о тр1емъ

, авъ середине помещается

карандашъ е. Подъ карандашемъ на раме профплографа натя-

нута бумагС. Рама устанавливаетс я перпендикулярн о къ по-

скользнтъ по поверхности отвал D, карандашъ е чертитъ

кривую сечешя отвал плоскостью , перпендикулярно й къ по-

левой стороне плуга; передвигая стойку постепенно а одина-

ковое разстояше параллельно самой себе вдоль лннейкн Е, по-

лучимъ рядъ сеченШ отвалпараллельными плоскостями .

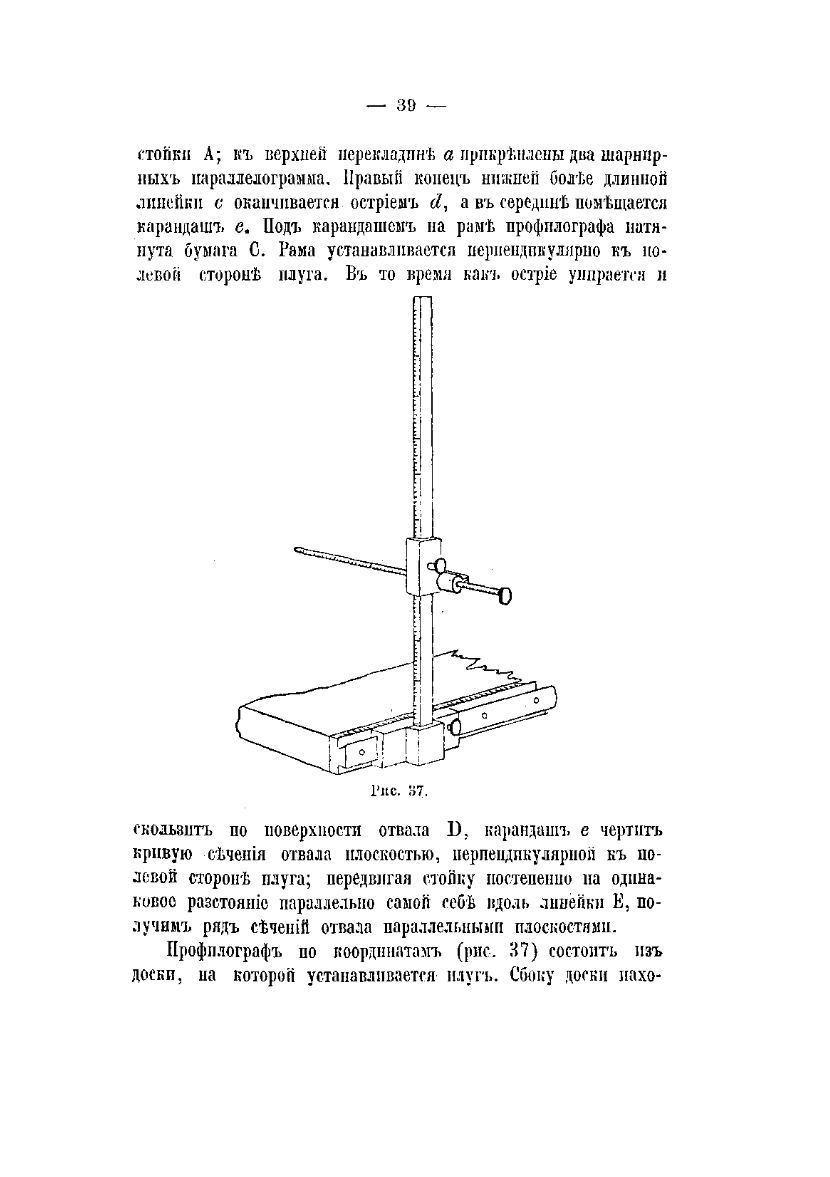

Профплографъ по коордннатамъ (рис. 3 7) состонтъ изъ

доски, на которой устанавливаетс я плугъ. Сбоку доски нахо-
