— 10 —
ности; 2) форма отвал должна определятьс какъ указано
выше, качествомъ работы, ане колпчествомъ затраты усшия *).
н

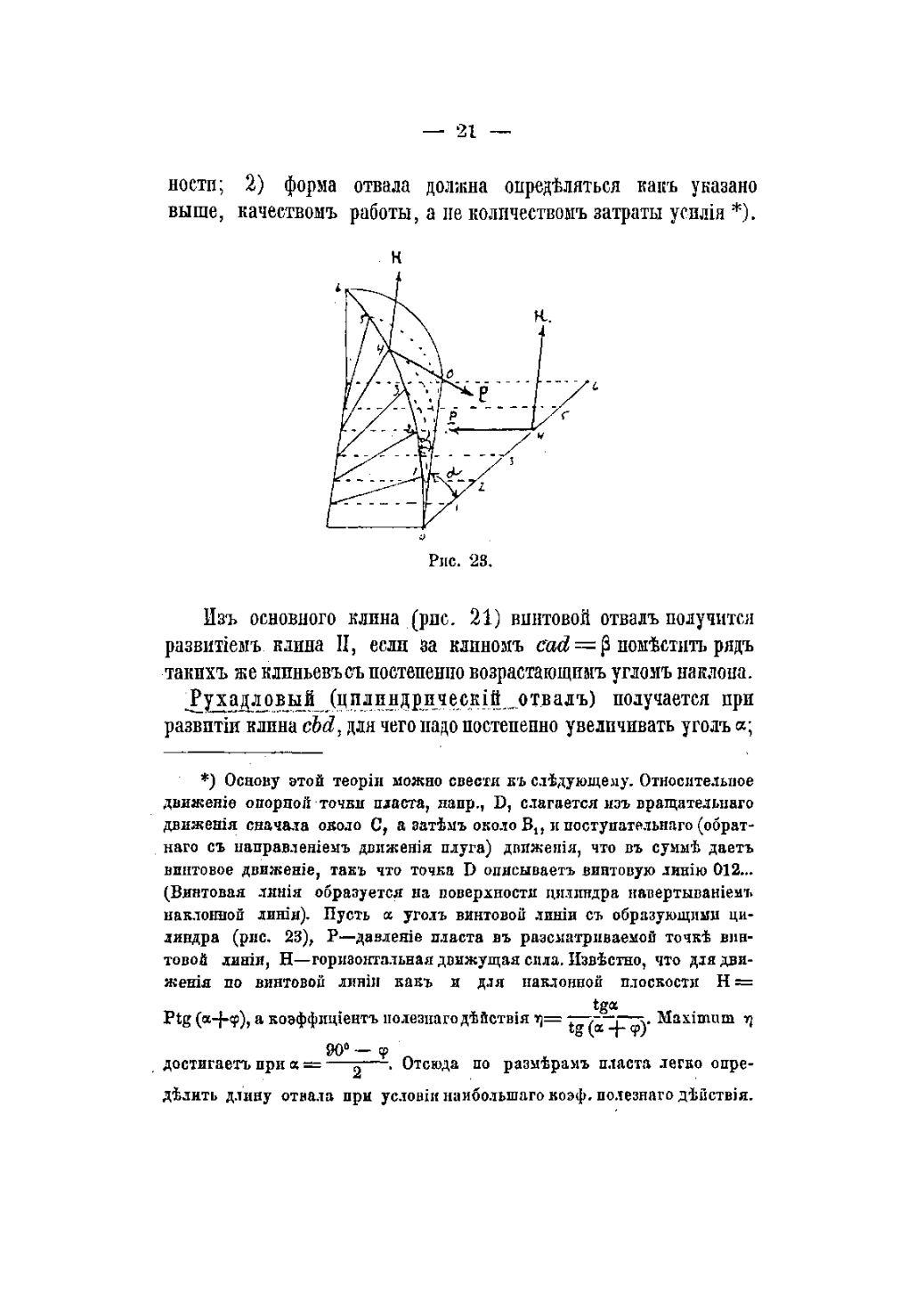

Рис. 23.
Изъ основного клина (рис. 2 1) винтовой твалъ получится
развитаемъ . клина II, если за клиномъ
cad
= §поместить рядъ
такихъ же клпньевъсъ постепенно возрастающимъ угломъ наклона.
Т yjcaдлов ый (цплиндричеекiй
твалъ) получается при
развптш клина
cbd,
для чего надо постепенно увеличиват ь уголъ а;
*) Основу этой
Teopin
можно свести къ следующему. Относительное
движете опорной точки пласта, напр., D, слагается изъ вращательнаго
движетя сначала около С, а затймъ около B
tJ
и поступательнаго (обрат-
наго съ направлешемъ движетя плуга) движетя, что въ сумме даетъ
винтовое движете, такъ что точка D описываетъ винтовую ллшю 012...
(Винтовая л и тя образуется на поверхности цилиндра навертывашемъ
наклонной лиши). Пусть а уголъ винтовой лиши съ образующими ци-
линдра (рис. 23), Р—давлеше пласта въ разсматриваемой точке вин-
товой лиши, Н—горизонтальная движущая сила. Известно, что для дви-
ж е т я по винтовой линш какъ и для наклонной плоскости Н =
tga
Ptg(a-f-ф),а коэффищентъ полезнаго действия ? )= t g ( a " + 9 )* Maximum yj
9 0
° — 9 '
достигаетъ при а =
^
. Отсюда по разыърамъ пласта легко опре-
делить длину отвала при условии наибольшаго коэф. полезнаго действия.
