24
раскаливается,
а благодаря боковымъ челамъ пламя раздробляется
и перемешивается съ воздухомъ.

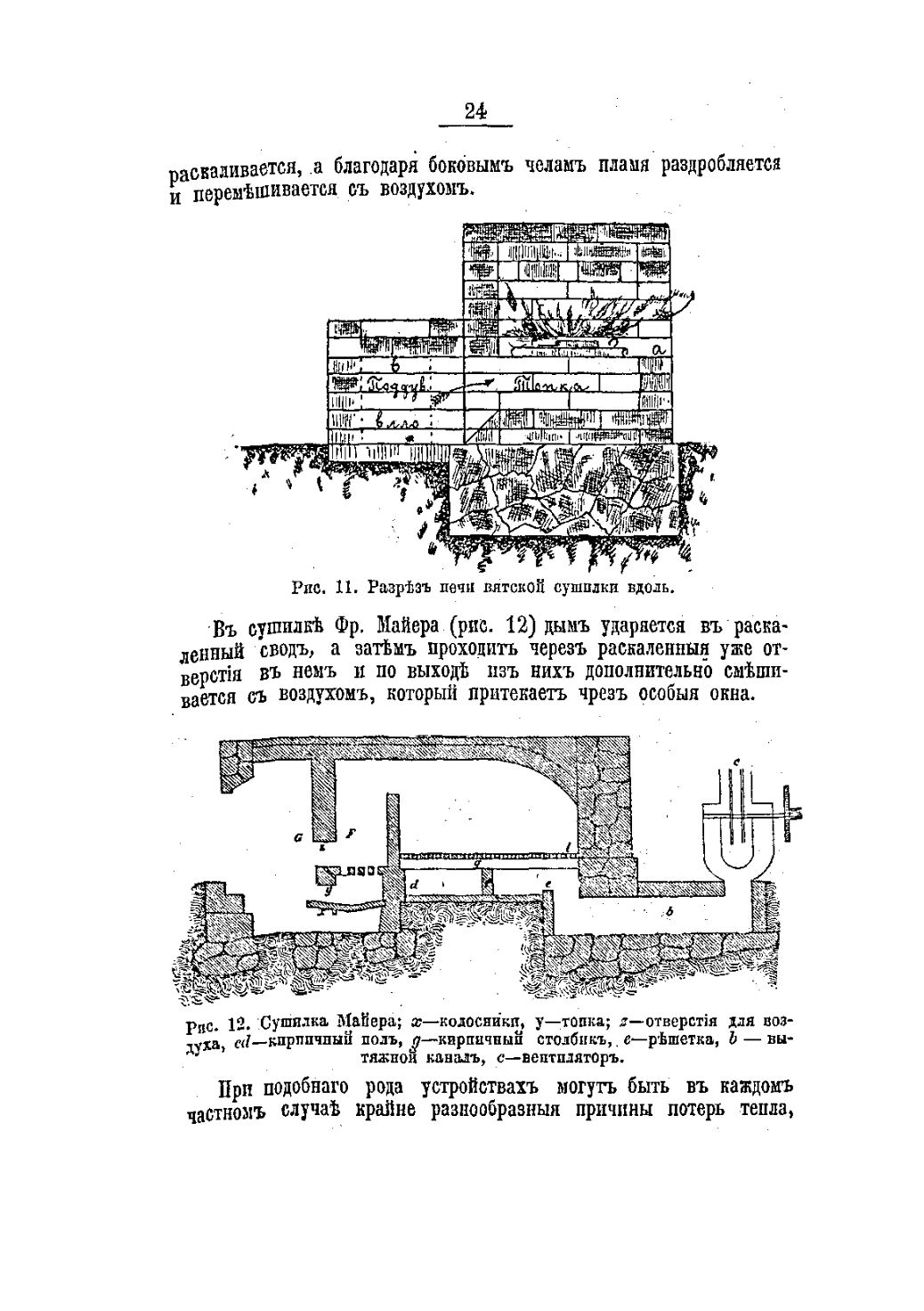

Рис. 11. Разр^зъ печи вятской сушилки вдоль.
Въ сушилке Фр. МаЙера (рис. 12) дымъ ударяется въ раска-
ленный сводъ, а затемъ проходить черезъ раскаленный уже от-
в е р с ш
въ немъ и по выходе изъ нихъ дополнительно смеши-
вается съ воздухомъ, который притекаеть чрезъ особыя окна.
Рис.
12. Сушилка Майера; х—колосники, у—топка; z—отверст]я для воз-
духа, cd—кирпичный полъ, д—кирпичный столбикъ, е—р'Ьшетка, Ь — вы-
J
V
тяжнои каналъ,
с—
вентиляторъ.
При подобнаго рода устройствахъ могуть быть въ каждомъ
частномъ случае крайне разнообразный причины потерь тепла,
