30 / 48
30
Л

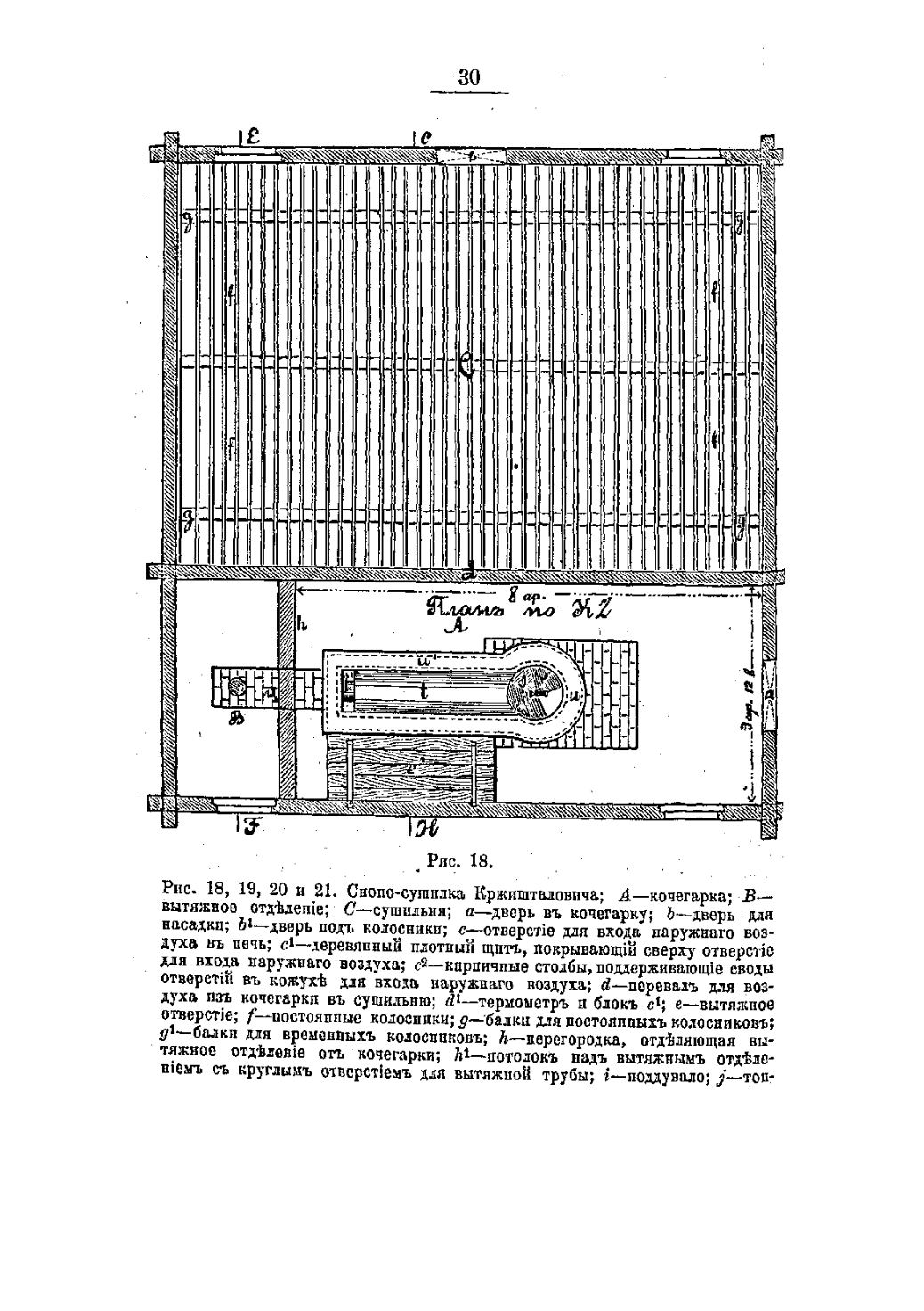

Рлс. 18.
Рис. 18, 19, 20 и 21. Снопо-сушилка Кржшпталовича;
А—
кочегарка;
вытяжное отд-Ьдеше; С~сушпльня; а—дверь въ кочегарку;
6-дверь для
насадки; й
1
—дверь подъ колосники; с—отверстсе для входа наружнаго воз-
духа въ печь; с*—деревянный плотный щитъ, покрывающШ сверху отверсие
для входа наружнаго воздуха; с2~~кпрпичные столбы, поддерживание своды
отверстш въ кожухЪ для входа наружнаго воздуха; ^—перевалъ для воз-
духа изъ кочегарки въ сушильню;
термометръ и блокъ
сЦ
е—вытяжное
отверспе;
постоянные колосники;
балки для постоянныхъ колосников*;
оалки для временныхъ колоснпковъ;
h—
перегородка, отделяющая вы-
тяжное отд-Ьленш отъ кочегарки; Л*—потолокъ надъ вытяжнымъ отдЪле-
шемъ съ круглымъ отверст1емъ для вытяжной трубы; i—поддувало; J—топ-
