229

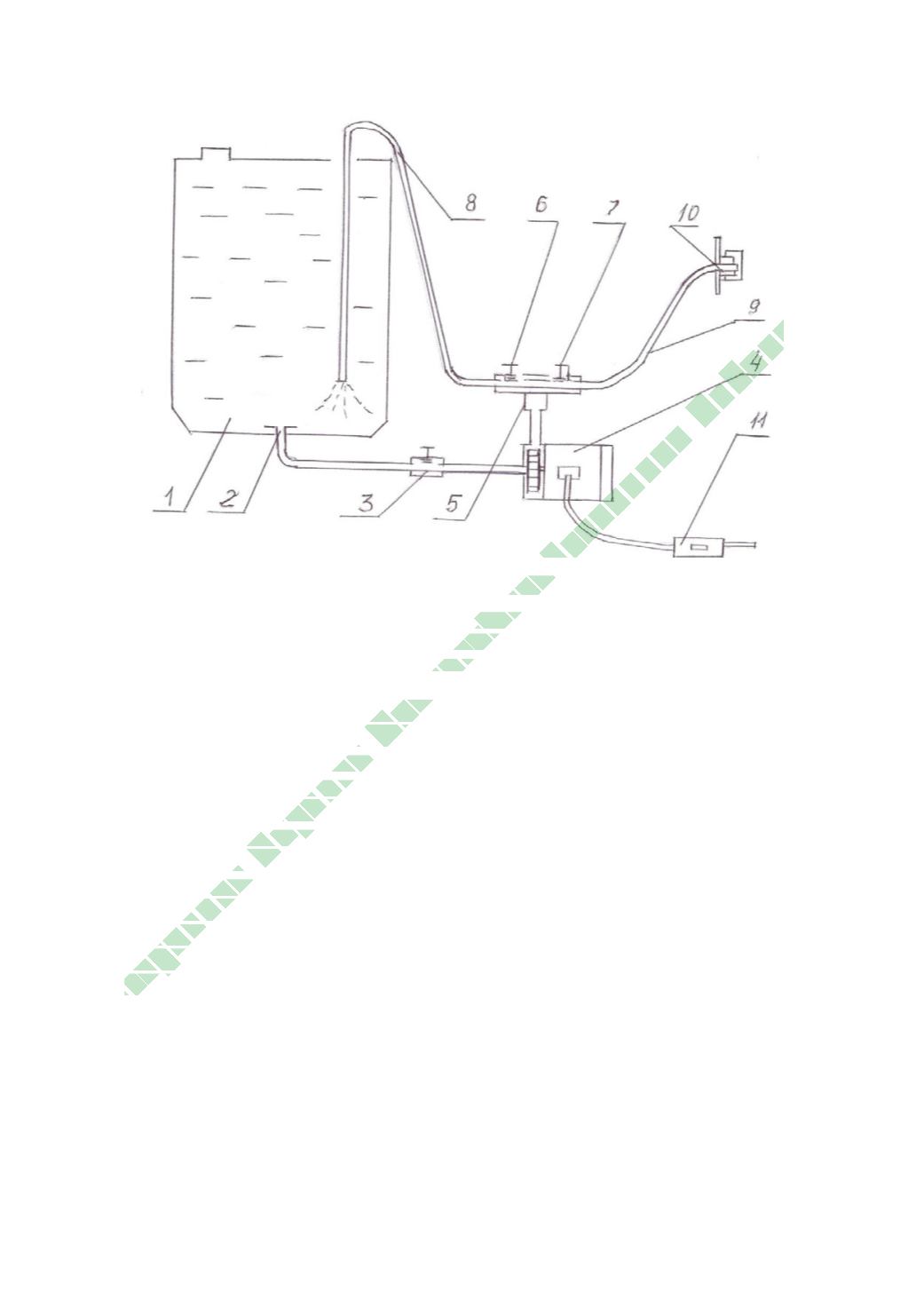

Рис. 3. Установка для смешивания и внесения консервантов

— емкость для консервантов; 2 — выходной штуцер; 3 — соединительный кран;

— насос

дозатор; 5 — двухходовой кран; 6,

— вентили двухходового крана;

8, 9

— шланги; 10 — форсунка; 11 — пульт управления

9 в форсунку 10, установленную на силосопроводе кормоубо-

рочного комбайна, и далее в силосуемую массу. Подаваемая

в силосуемую массу доза консерванта регулируется за счет

применения жиклеров с отверстиями различного диаметра, ус-

танавливаемых в форсунке 10. Двухходовой кран 5 может быть

электромагнитным.

В процессе работы кормоуборочного комбайна расход

консерванта контролируют по изменению уровня консерванта

относительно шкалы пластиковой бочки и учету его количест-

ва относительно загружаемых измельченной массой автома-

шин. Зная их грузоподъемность, уточняют расход консерванта

на 1 тонну заготавливаемого корма.

Испытания насоса показали, что его производительность

составляет около 0,3 л/с, что достаточно для того, чтобы вно-

сить консервант в силосуемую массу и обеспечивать одновре-

менное его перемешивание в емкости, устанавливаемой на

кормоуборочном комбайне (табл. 3).
