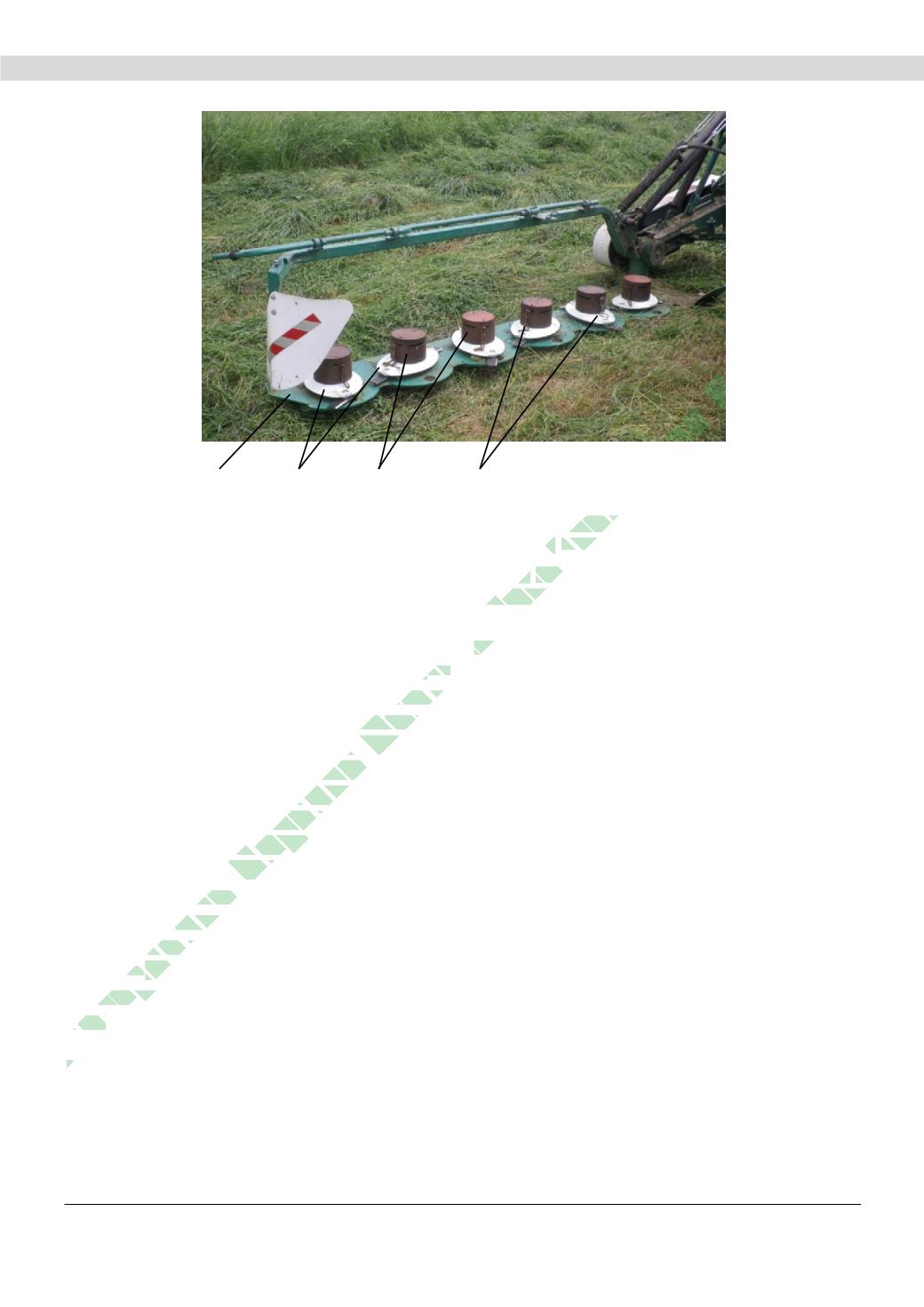

Рисунок. Косилка ротационная КР
-
2,4М с кондиционером
конструкции ФНЦ «ВИК им. В.Р. Вильямса»
1
— несущий брус; 2 — режущие ножи; 3 — цилиндрические барабаны;
4
— била в виде отрезков круглозвенных цепей
Ротационная косилка с кондиционе-
ром содержит несущий брус, вращаю-
щиеся диски с закрепленными на них
шарнирно ножами и вертикально уста-
новленными барабанами в виде цилинд-
рических труб с билами, представляю-
щими собой отрезки круглозвенных це-
пей. Одно из крайних звеньев каждой
цепи (била) устанавливается в прорези,
выполненные в верхней части бараба-
нов, во взаимно перпендикулярных
плоскостях перпендикулярно или па-
раллельно ножам вращающихся дисков
и крепится изнутри барабанов посред-
ством зашплинтованных пальцев врас-
пор.
Ротационная косилка с кондиционе-
ром работает следующим образом. При
движении трактора с косилкой по полю
крутящий момент от ВОМ (вала отбора
мощности) трактора передается распо-
ложенным на несущем брусе косилки
дискам с закрепленными на них шар-
нирно ножами и вертикально установ-
ленными барабанами с билами
-
цепями.
Ножи дисков срезают траву, а цепи, за-
крепленные изнутри в прорезях верхней
части барабанов под действием центро-
бежной силы вытягиваются в рабочее
горизонтальное положение и наносят
удары по растениям, травмируют стебли
и частично счищают кутикулу. Ножи и
цепи подхватывают обработанную и сре-
занную траву и выносят ее за пределы
несущего бруса.
При встрече с препятствием цепи мо-
гут изменять свое положение в про-
странстве
,
не нарушив своей целостно-
сти, а после прохода препятствия — вос-
становить рабочее горизонтальное по-
ложение.
В связи с тем, что травяная масса,
уложенная в прокос, состоит из травми-
рованных растений с частично снятой
