связи с изменением какого-либо фактора, дают кривые

их обилий, вычерчиваемые на координатной диаграмме,

где по оси ординат дана шкала обилий, а по оси аб-

сцис — шкала по данному фактору.

Примером таких кривых могут служить кривые оби

лий растений по ряду увлажнения, представленные

на рисунке 1.

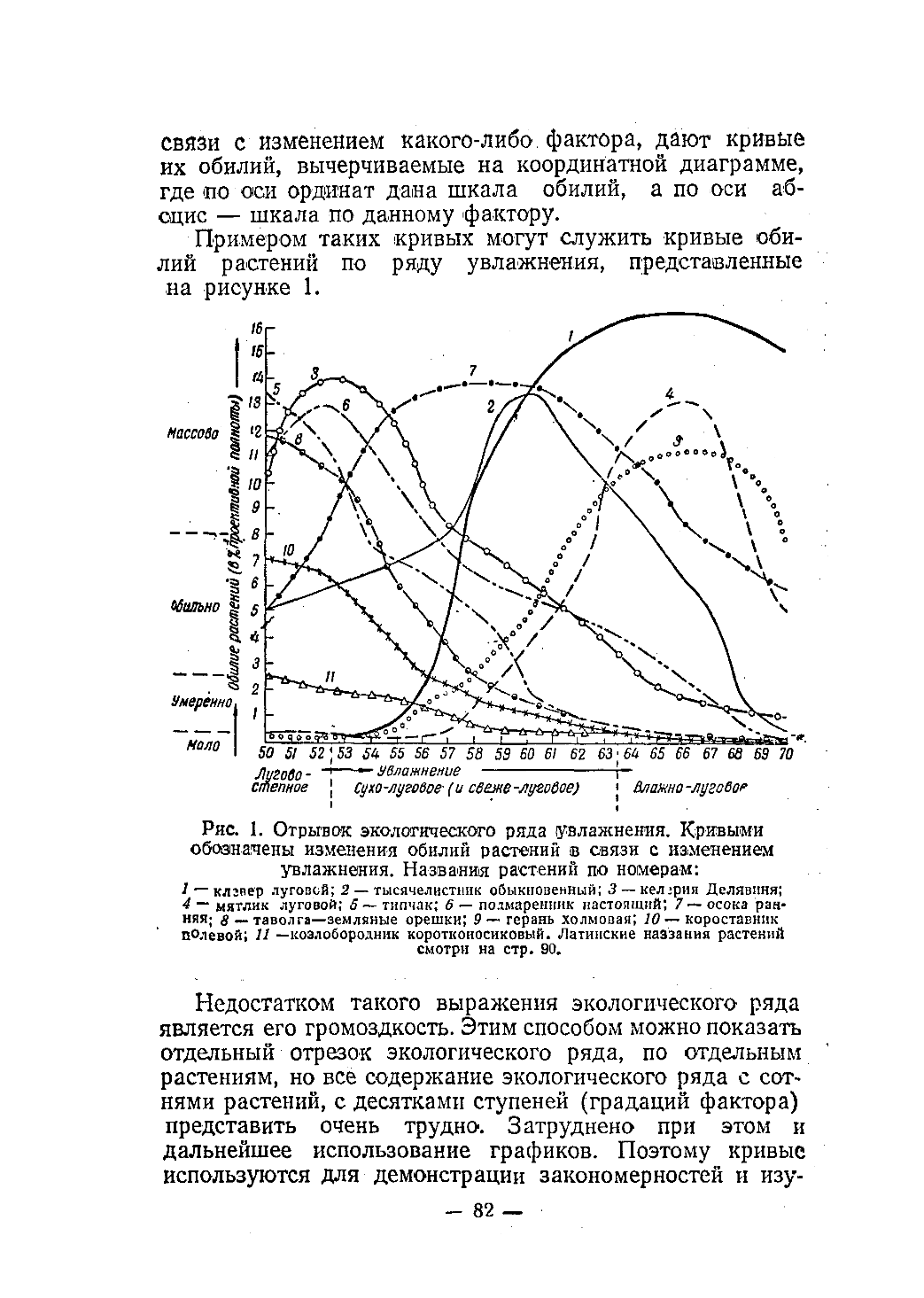

Рис. 1. Отрывок экологического ряда увлажнения. Кривыми

обозначены изменения обилий растений о связи с изменением

увлажнения. Названия растений по номерам:

— клгпер луговой;

— тысячелистник обыкновенный;

3 —

кел^рия Делявиня;

— мятлик луговой;

— типчак;

6 —

подмаренник настоящий; 7 — осока ран*

няя;

— таволга—земляные орешки;

9 —

герань холмовая;

10 —

короставник

полевой;

—козлобородник коротконосиковый. Латинские наззания растений

смотри на стр. 90.

Недостатком такого выражения экологического ряда

является его громоздкость. Этим способом можно показать

отдельный отрезок экологического ряда, по отдельным

растениям, но все содержание экологического ряда с сот

нями растений, с десятками ступеней (градаций фактора)

представить очень трудно. Затруднено при этом и

дальнейшее использование графиков. Поэтому кривые

используются для демонстрации закономерностей и изу- 82 —
