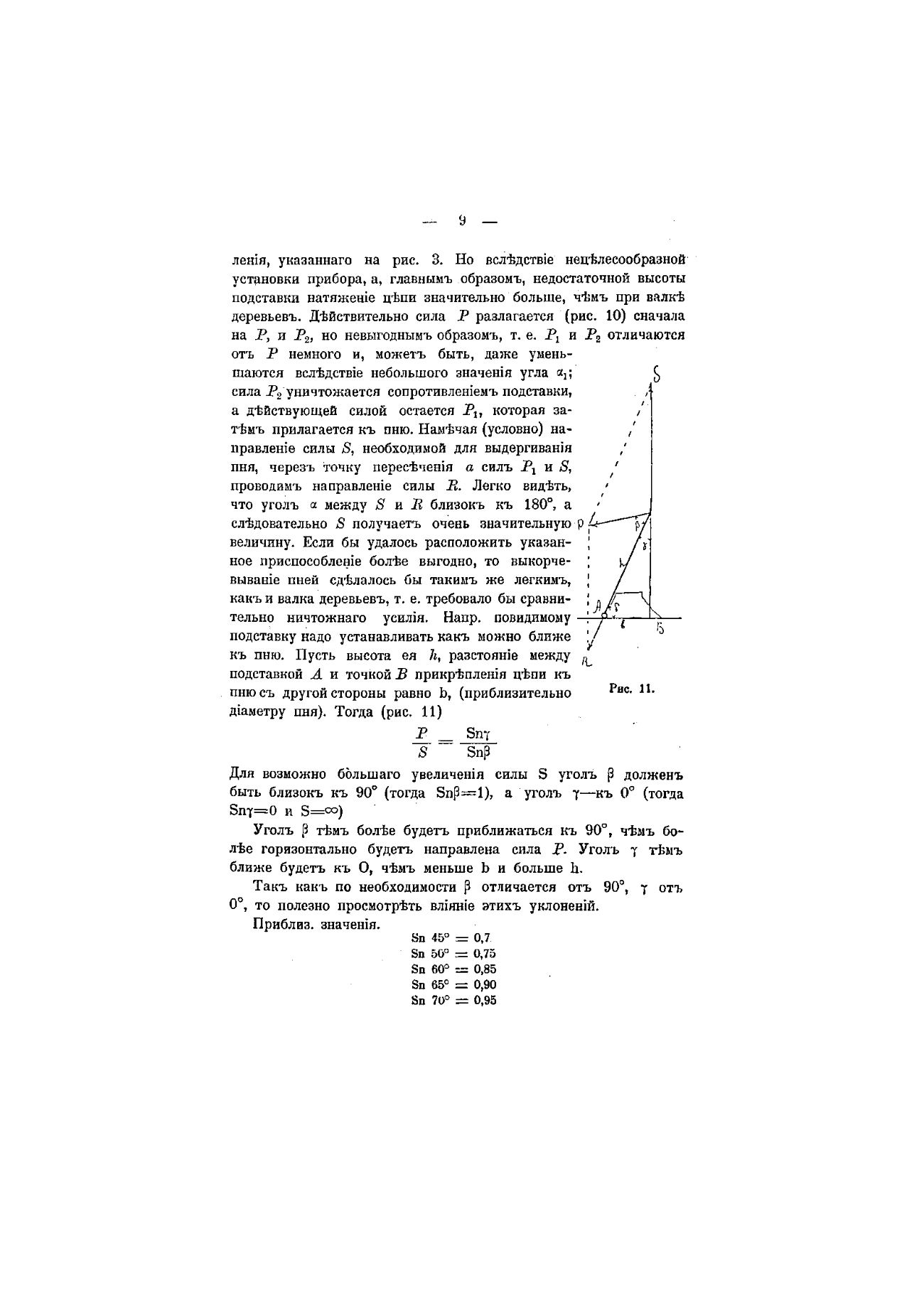

— 9 —

лешя, указаннаго на рис. 3. Но вследств1е нецелесообразной

установки прибора, а, главнымъ образомъ, недостаточной высоты

подставки натяжеше цепи значительно больше, чемъ при валке

деревьевъ. Действительно сила Р разлагается (рис. 10) сначала

на Р, и Р

, но невыгоднымъ образомъ, т. е.

и Р

отличаются

отъ Р немного и, можетъ быть, даже умень-

шаются вследств!е небольшого значешя угла о^;

сила Р

уничтожается сопротивлешемъ подставки,

а действующей силой остается Р

, которая за-

темъ прилагается къ пню. Намечая (условно) на-

правлеше силы S, необходимой для выдергивашя

пня, черезъ точку пересечешя

силъ Р

проводимъ направлете силы В. Легко видеть,

что уголъ

между

S и R

близокъ къ 180°, а

следовательно

получаетъ очень значительную р

величину. Если бы удалось расположить указан-

ное приспособление более выгодно, то выкорче-

вываше пней сделалось бы такимъ же легкимъ,

какъ и валка деревьевъ, т. е. требовало бы сравни-

тельно ничтожнаго усил1я. Напр. повидимому -

подставку надо устанавливать какъ можно ближе

къ пню. Пусть высота ея /г, разстояше между

подставкой

и точкой

прикреплешя цепи къ

пню съ другой стороны равно Ь, (приблизительно

д1аметру пня). Тогда (рис. 11)

Sny

Snp

Для возможно болыпаго увеличешя силы S уголъ р долженъ

быть близокъ къ 90° (тогда Snp= l ), а уголъ у—къ 0° (тогда

Sny=0 и S=co)

Уголъ р темъ более будетъ приближаться къ 90°, чемъ бо-

лее горизонтально будетъ направлена сила Р. Уголъ у темъ

ближе будетъ къ О, чемъ меньше b и больше h.

Такъ какъ по необходимости р отличается отъ 90°, у отъ

0°, то полезно просмотреть вл!яше этихъ уклоненш.

Приблиз. значешя.

Sn 45° = 0,7

Sn 50° =: 0,75

Sn 60° = 0,85

Sn 65° = 0,90

Sn 70° — 0,95
