съ толщиной земляного слоя, падающаго и закрывающая зерно,

т. е. такъ, чтобы движете шнурка указывало глубину покрытш

зеренъ отъ поверхности, а не только глубину погружешя сош-

ника. На оси блока сидитъ спиральная пружина, которая закру-

чивается при движенш шнурка внизъ. При помощи двухъ зуб-

чатокъ колебашя шнура передаются карандашу с, который чер-

титъ д1аграмму па бумажной ленте

Лента проходитъ между,

двумя резиновыми валиками

е,

которые приводятся во вращеше

отъ вала сеялки шкивомъ о. Для вычислеьйя получаемой при

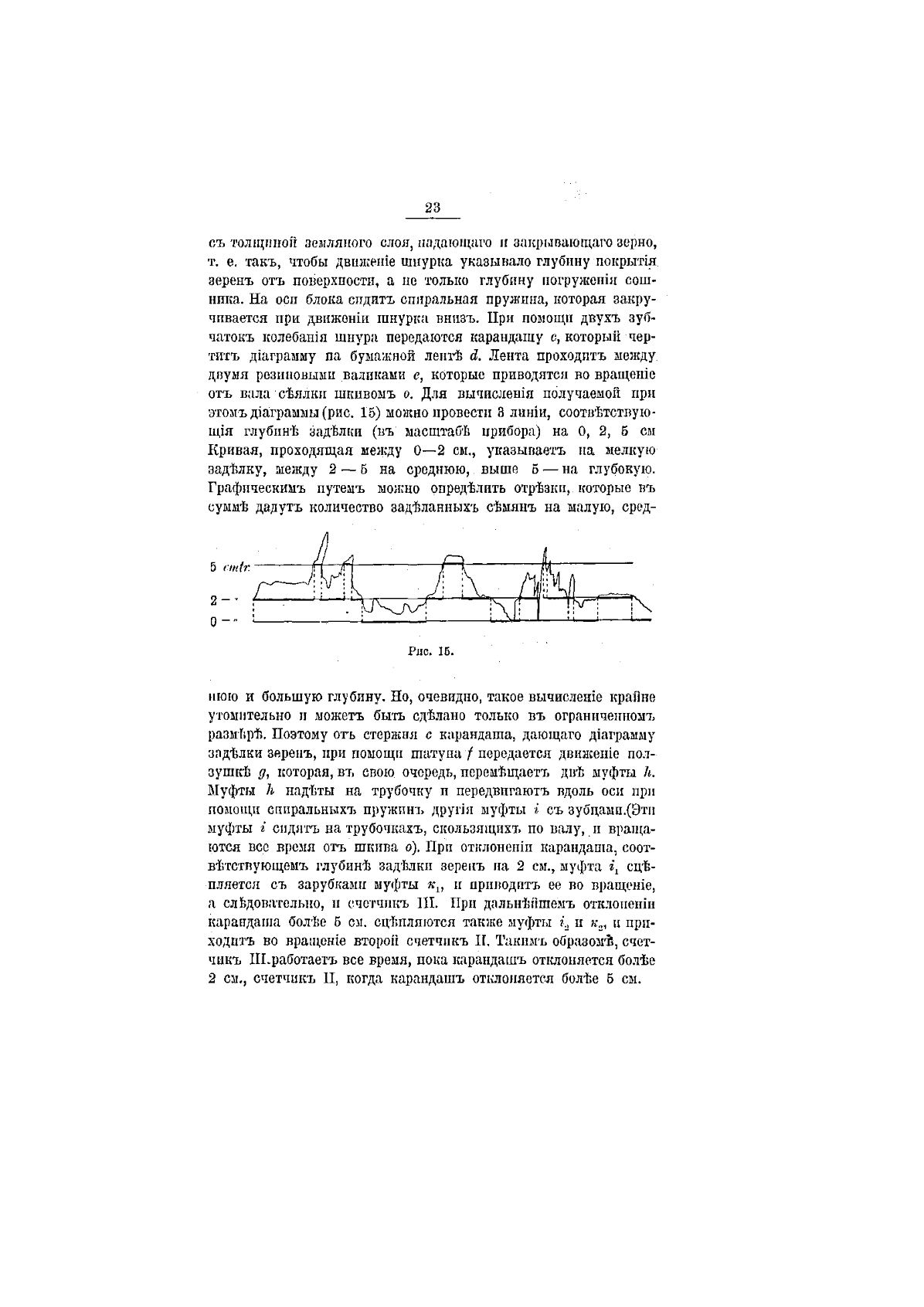

этомъ д1аграммы (рис. 15) можно провести 3 лиши, соответствую-

щая глубине заделки (въ масштабе прибора) на 0, 2, б см

Кривая, проходящая мелсду 0—2 см., указываетъ на мелкую

заделку, между 2 — б на среднюю, выше б — на глубокую.

Графическимъ путемъ можно определить отрезки, которые въ

сумме дадутъ количество заделанныхъ семянъ на малую, сред-

нюю и большую глубину. Но, очевидно, такое вычислеше крайне

утомительно и можетъ быть сделано только въ ограниченномъ

размере.

Поэтому отъ стержня

карандаша, дающаго дiarpaммy

заделки зеренъ, при помощи шатуна

передается движение пол-

зушкЬ д, которая, въ свою очередь, перемещаетъ две муфты Л.

Муфты h надеты на трубочку и передвигаютъ вдоль оси при

помощи спиральныхъ пружинъ друпя муфты г съ зубдамп.(Эти

муфты г сидятъ на трубочкахъ, скользящихъ по валу, и враща-

ются все время отъ шкива

о).

При отклонеши карандаша, соот-

ве-гствующемъ глубине заделки зеренъ на 2 см., муфта г

сце-

пляется съ зарубками муфты

и приводитъ ее во вращеше,

а следовательно, и счетчикъ HI. При дальнеишемъ отклоненш

карандаша более б см. сцепляются также муфты к и к

, и при-

ходатъ во вращеше второй счетчикъ II. Такимъ образом'й, счет-

чикъ Ш.работаетъ все время, пока карандашъ отклоняется более

2 см., счетчикъ И, когда карандашъ отклоняется более б см.

2 - -

О - -

cmtr.

ис. 16.
