Для сушки сноповъ принята въ основу рига Кржишталовича,

для сушки зеренъ —особый шкафъ и цилиндръ. Шкафъ разгоро-

женъ въ 8 рядовъ 32 крышками изъ теса въ шахматномъ по-

рядке съ промежутками между ними и между рядами въ 2 вершка

(при меныпихъ промежуткахъ сырое зерно, несколько отпотевшее

и съ примесью соломинокъ и колоса,. задерживается въ узкихъ

прорезахъ и забиваете» сушилку).

I V V V I

Гд а А А

К /\ /\ /ч /

Д А Л А ,

Л / \ А

А А А /

| /ч А Л Л

.я?

;

, ,, -

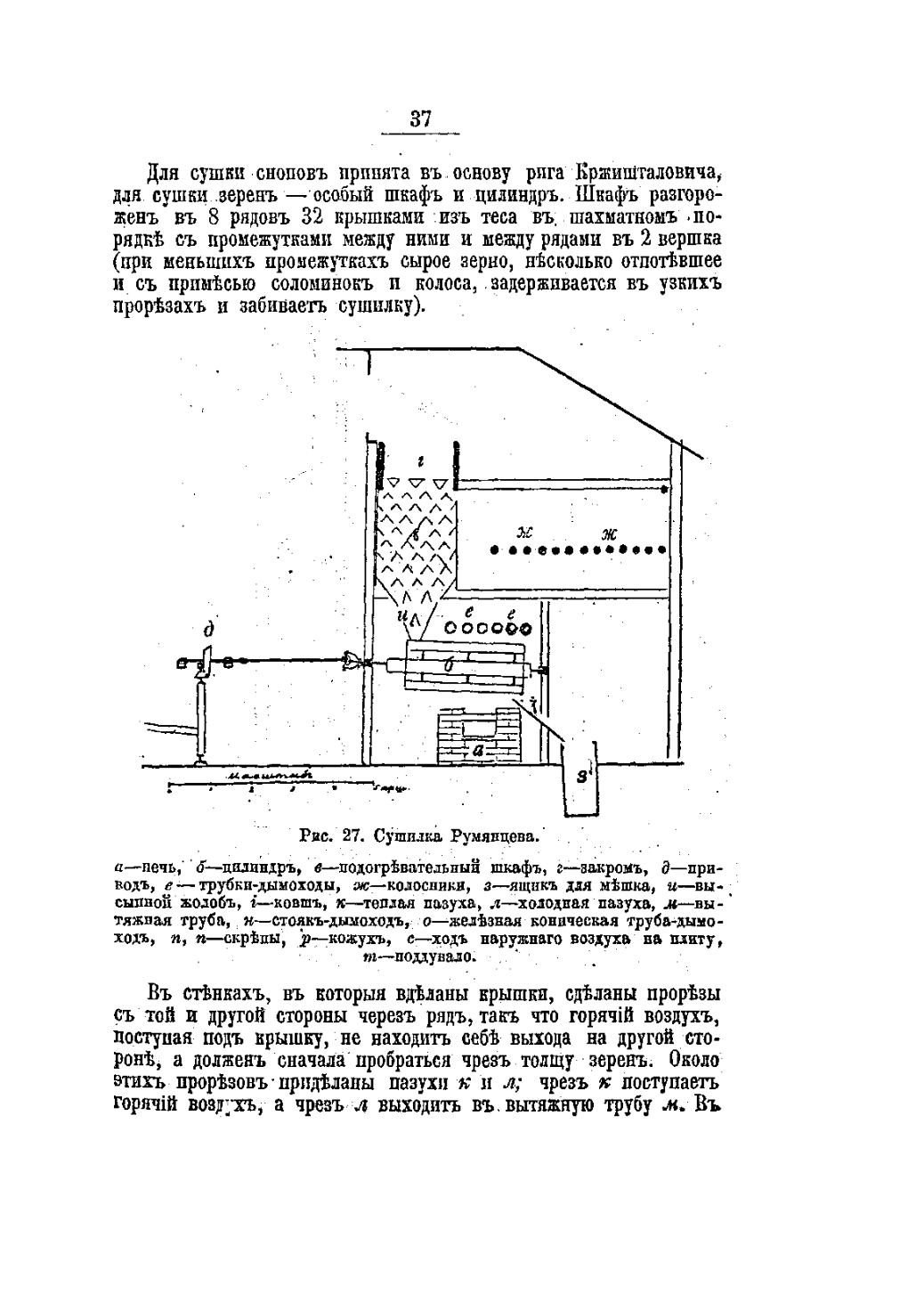

Рис. 27. Сушилка Румянцева.

с—печь, б—цилиндръ, в—подогревательный шкафъ, г—закромъ, В—пра-

водъ, е ^трубки-дымоходы, ж—колосники, з—ящикъ для мйшка, и—вы* :

сыпной жодобъ, г—ковшъ, к—теплая пазуха, л—холодная пазуха, м—вы- '

тяжпая труба, н—стоякъ-дымоходъ, о—жел-Ьзная коническая труба-дымо-

хода, я, w—скрепы, jj—кожухъ, с—ходъ наружнаго воздуха на плиту,

т—поддувало.

Въ стенкахъ, въ которыя вделаны крышки, сделаны прорезы

съ той и другой стороны черезъ рядъ, такъ что горячШ воздръ,

поступая подъ крышку, не находить себе выхода на другой сто-

роне, а долженъ сначала пробраться чрезъ толщу зеренъ. Около

этихъ прорезовъ* приделаны пазухи к и л ; чрезъ к поступаетъ

горячШ воздать, а чрезъ л выходить въ. вытяжную трубу jk* Въ
